"ARES neo" 2m Wingletpfeil

[UweH]

Ja in diesem Sinne sollte meine Konstruktion jetzt passen.

[Rallef]

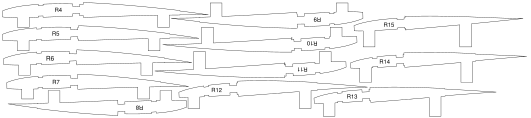

Die Rippen sind soweit fertig. Jetzt geht's ans Winglet - da lehne ich mich am X-RES an.

Rippen4-15 (2mmBalsa450x100).png (18.64 KiB) 1869 mal betrachtet

Allerdings wird es jetzt nicht in dieser Schlagzahl weitergehen. Ich komme erst in ein paar Wochen in meine Werkstatt. Solange bin ich auf Computer und Theorie limitiert.
Also dauert noch bis es hier Balsa und Sperrholz zu sehen gibt...

Gruß Ralf

[Rallef]

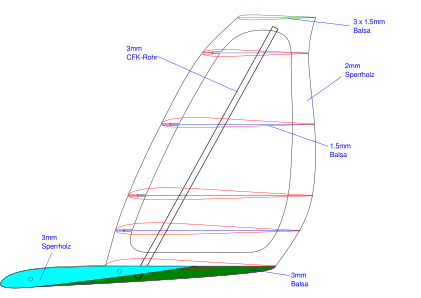

Hier noch das Winglet - muss dann drauf achten, dass die Oberseite auch wirklich nach innen zeigt.
Ich hoffe, das wird nicht zu schwer, weil die ja schon wirklich weit hinter dem SWP sind.
Aber ein bisschen was müssen die auch aushalten.


Wie gesagt - Balsa, Sperrholz und so wird es erst in ein paar Wochen zu sehen geben.

Gruß Ralf

[Rallef]

Hier noch eine neue Version des Skripts:

ExtractFoils.zip

(1.79 KiB) 45-mal heruntergeladen

• Es werden jetzt .dat und .svg Dateien erzeugt für alle Profile im Tragflügel

• Die Namen geben die y-Positioon im Flügel an (vorher hatte ich da fälschlicherweise die x-Position)

• Es wird eine Datei "wing.svg" erzeugt, die den Grundriss und die Position der Rippen enthält.

Falles jemand auch basiert auf einem Entwurf in Nurflugel.exe weiterkonstruieren will.

Gruß Ralf

[Rallef]

Wie immer, war es vor Weihnachten zu hektisch, um mit dem AresNeo anzufangen.

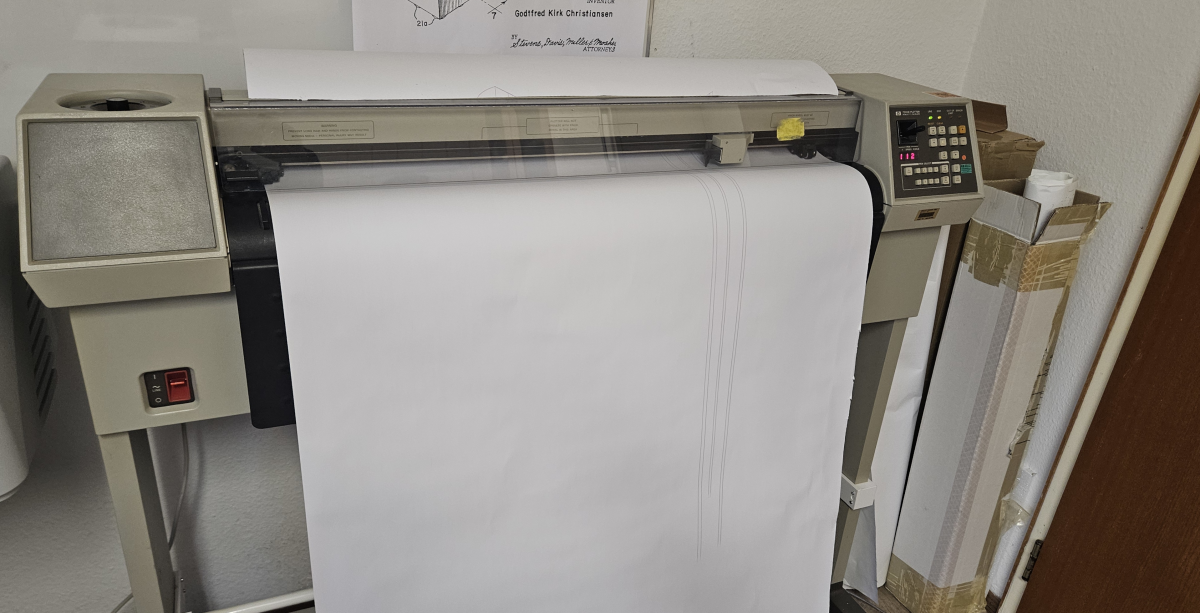

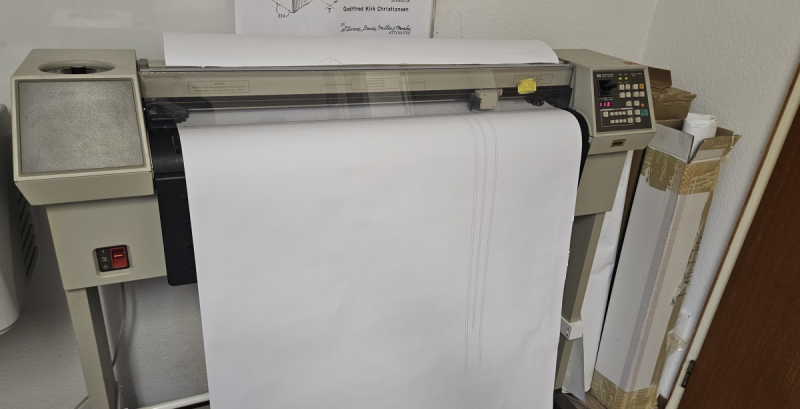

Um Zweifel auszuräumen, ich hätte die Lust verloren, hier mal der erste Schritt. Wir haben in unserem Hackerspace einen ca. 40 Jahre alten HP Plotter wieder zum Laufen gebracht. Die erste Zeichnung ist der AresNeo:

Sogar die originalverpackten 40 Jahre alten Stifte schreiben noch. Allerdings ist aus Schwarz jetzt Lila geworden - auch schön.

In den nächsten Tagen lege ich dann los mit dem Lasern und Fräsen

Gruß Ralf

[Rallef]

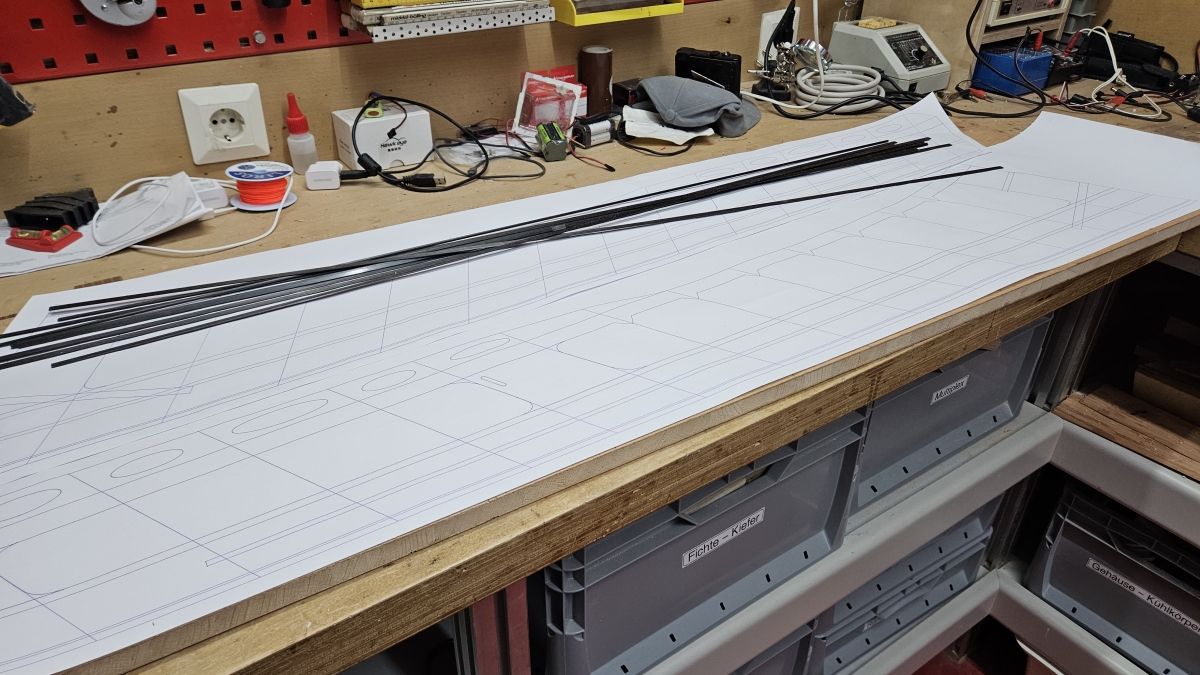

Ich habe mich entschieden, erst mal keine fancy Bauhelling zu machen, sondern bau ganz klassisch auf dem Plan. Da ich mir den immer wieder ausplotten kann, gebe ich mir keine Mühe, den mit Folie abzudecken.

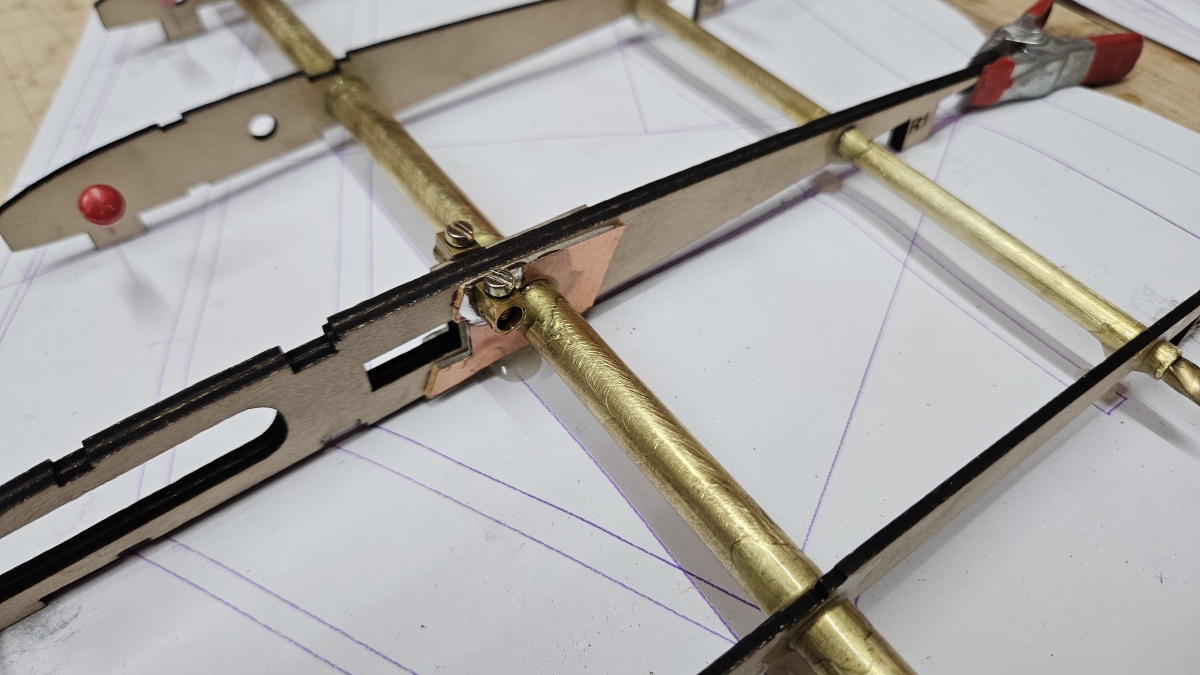

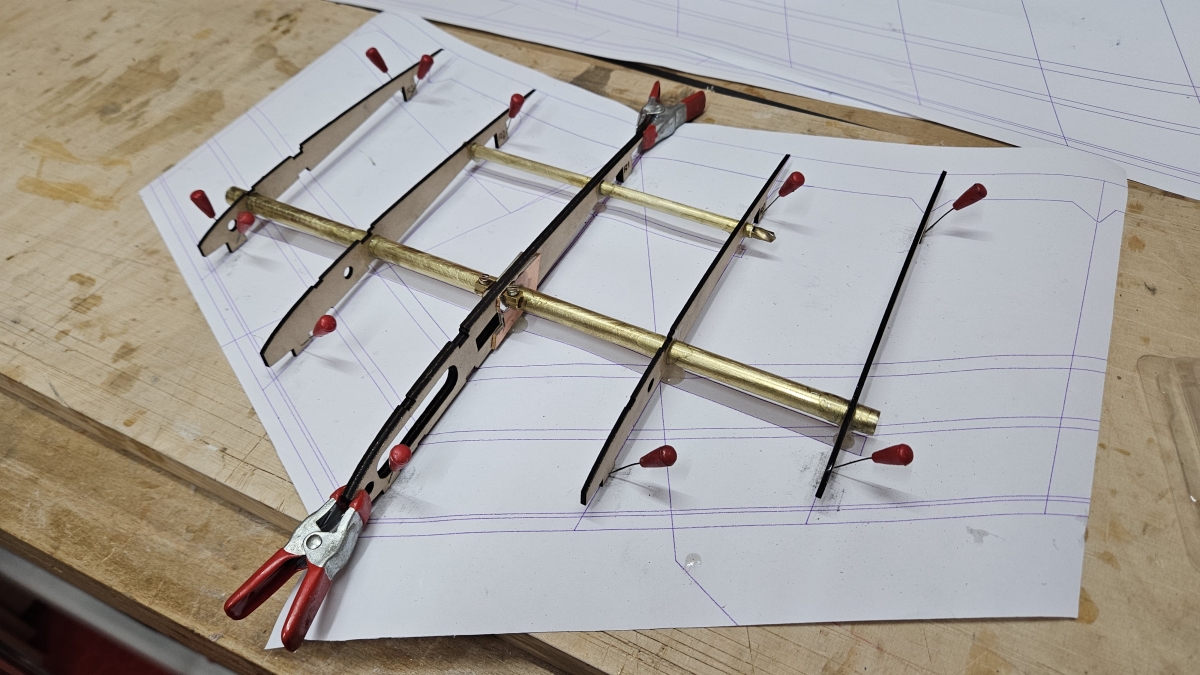

Hier mal der Anfang - die Steckung.

Wie bei den meisten meiner Konstruktionen verwende ich Dosenklemmen auf kupferkaschiertem Platinenmaterial als Verriegelung.

Gruß Ralf

[Rallef]

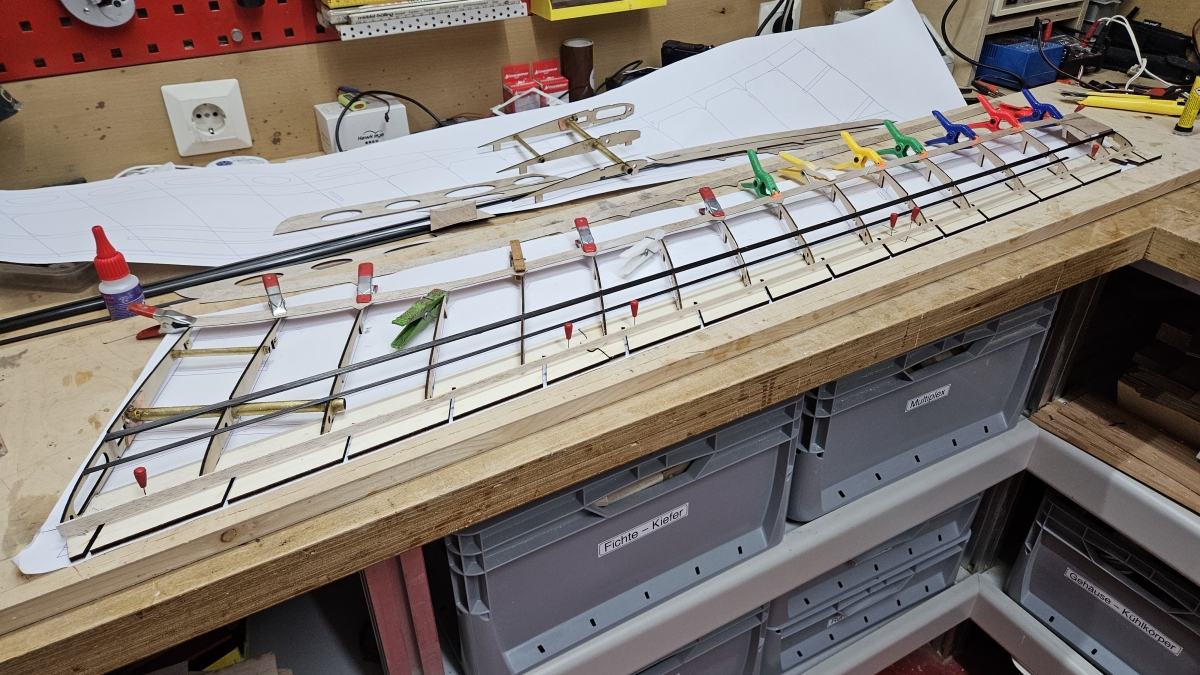

Hier geht es weiter mit den Holmen. Der Hauptholm besteht aus zwei Lagen 6mmx1mm CFK Profil. Erst bei den letzte drei Rippen ist es nur noch eine Lage. Die habe ich hintereinander eingeklebt. D.h. erst ein 1mm Profil eingelegt und mit den Rippen verklebt und dann die zweite Lage. Auch, wenn der Holm praktisch nicht verdreht ist, wir das Ganze so spannungsfrei. Und natürlich sind beide Profile vollflächig miteinander verklebt. Der vordere Holm ist 5mmx1mm.

Wie man sieht, habe ich dann doch noch eine kleine Bauhelling gelasert. Damit stehen die Rippen im richtige Abstand und Winkel und auch senkrecht.

Ich bin froh, dass ich mich für die 0.4mm Endleistenbeplankung entschieden habe. Die Profile sind so dünn, da mit 1.5mm Balsa nichts mehr übrig gewesen wäre, Dann hätte ich ne massiv breite Endleiste gebraucht und die Form der Endleise wäre eher Zufall gewesen.

Gruß Ralf

[Rallef]

Ich mache übrigens erst mal eine Fläche fertig, um die kleinen Konstruktionsfehler vor dem Lasern der zweiten Fläche gleich in der Source zu korrigieren. Bisher habe ich zwei kleine Fehler gefunden - Ein Stützfüßchen an der falschen Stelle und Beplankungsausschnitt an einer Rippe zu schmal.

Gruß Ralf

[Rallef]

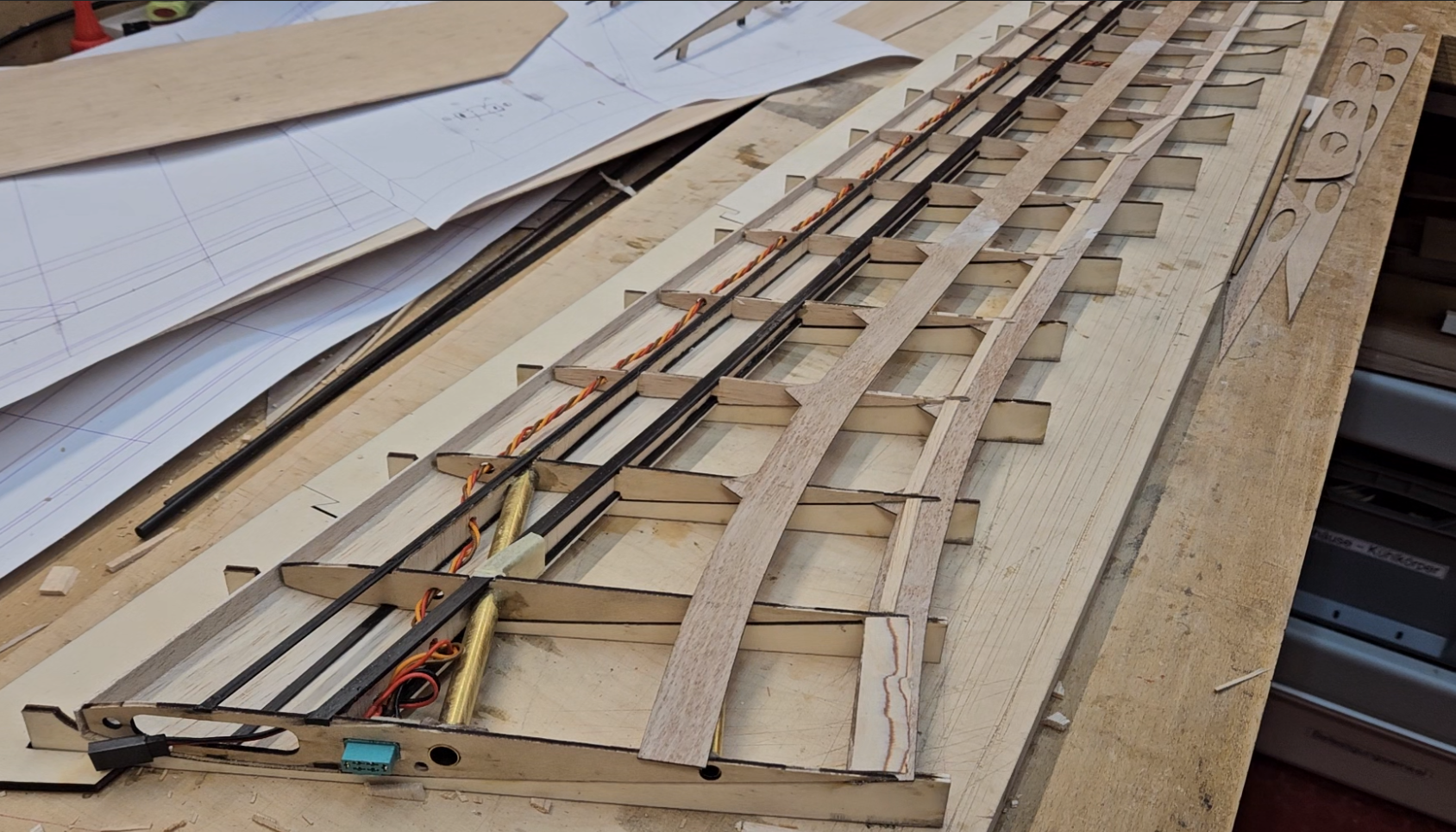

Damit das mit den Verwindungswinkeln sauber passt, habe eine Helling gemacht, in der der Flügel mit der Oberseite gelegt wird, um die Unterseite zu beplanken. Dazu habe ich die Bauschablone für die Rippen nochmal verwendet.

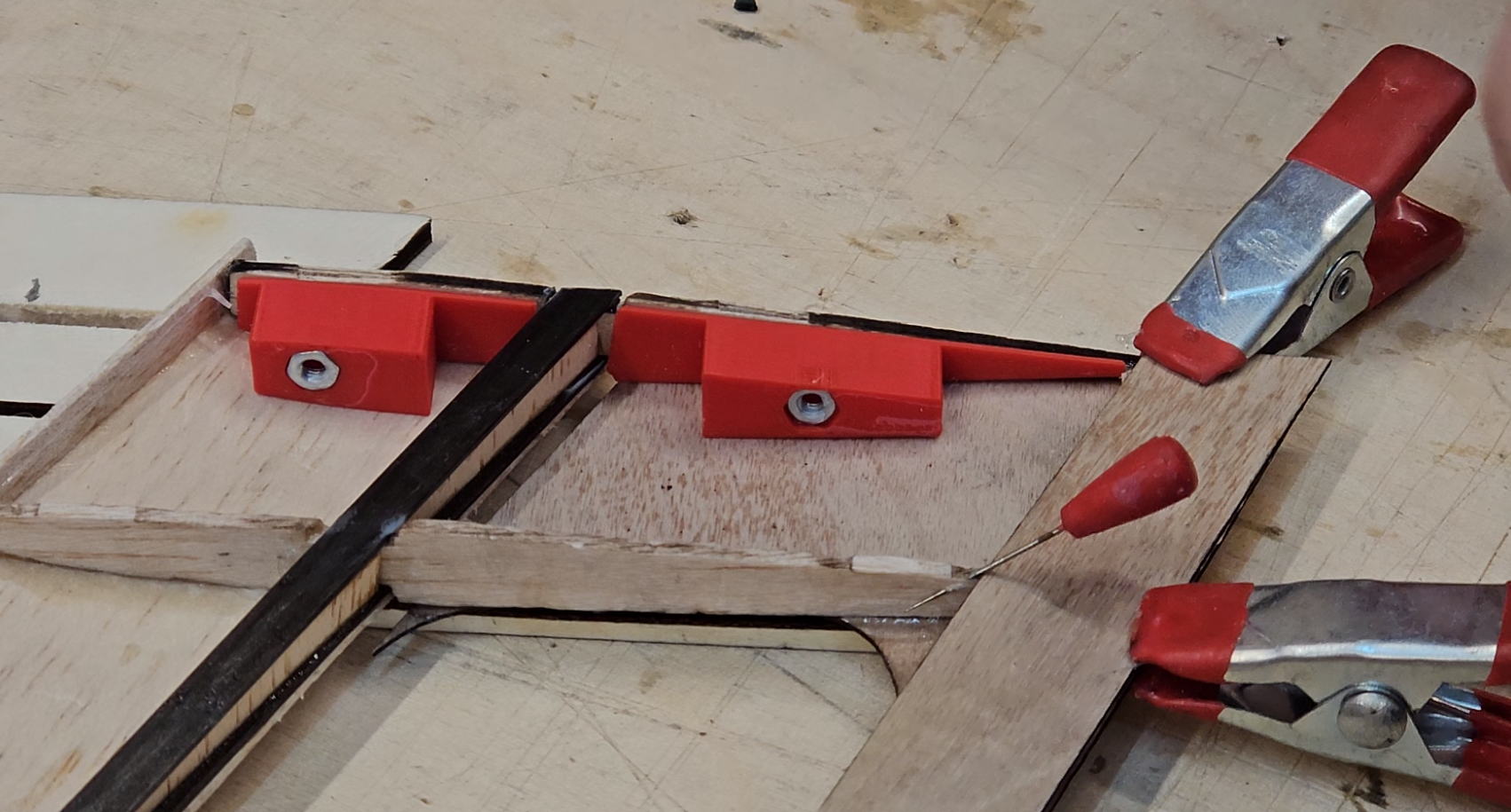

Damit das Winglet vernünftig hält habe ich diese 3D gedruckten Teile erstellt, die exakt zwischen die Beplankung passen. Dadurch wird das Moment des Winglets nicht nur von der Endrippe aufgenommen.

Gruß Ralf

[Rallef]

Hier wieder ein Lebenszeichen von mir - ich habe nicht zwischendurch die Lust verloren, es ist mir nur die Zeit ausgegangen. Zu viele berufliche und private Projekte, die zwischenzeitlich mehr Aufmerksamkeit brauchten...

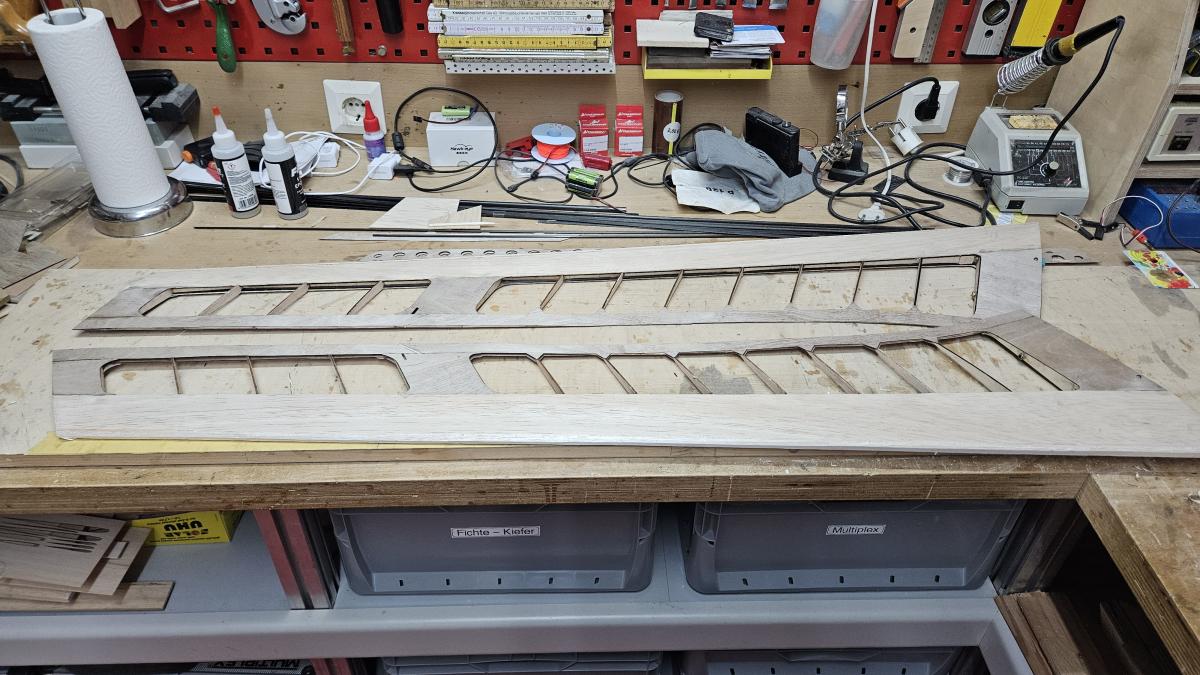

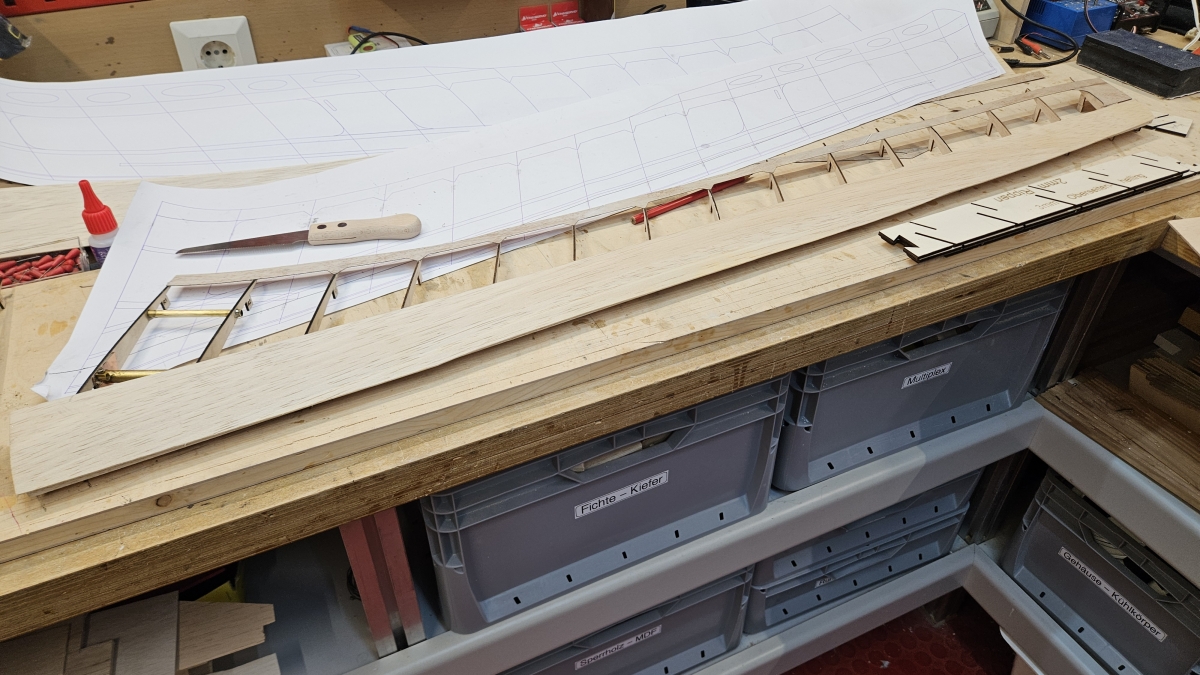

Die Tragflächen sind jetzt soweit fertig, dass es als nächstes ans Verschleifen gehen kann.
Dazu schon mal ein Zwischenresümee:

• Es war eine gute Entscheidung, vorne mit 1,5mm Balsa zu beplanken und alles hinter dem Holm mit 0,4mm Sperrholz. Das kam mir sehr dünn und instabil vor. Aber die Profile sind hinten so dünn, dass bei einer dicken Balsabeplankung die Ähnlichkeit mit der Originalkontur nur zufällig wäre.

• Ich habe die Endleisten dann noch verkastest, so dass das 0.4mm Sperrholz dann doch noch recht steif geworden ist.

• Die Flächen wiegen jetzt 190g das Stück - leichter kann ich nicht bauen. Habe schon überwiegend Sekundenkleber verwendet und nur Balsa und Kohle. Wenn das jemand noch leichter hinkriegt, ohne, dass es fragil wird - Hut ab.

• Die Holme aus zwei übereinanderliegenden 1mm dicken Kohleprofilen zu machen war definitiv auch ne gute Idee. Die Profildicke nimmt nämlich nicht linear ab. Wenn man einen massiven Holm nähme, dann entstünde da ziemliche Spannung im Flieger. Ich habe die einzeln eingelegt und dann vollflächig mit Sekundenkleber verklebt.

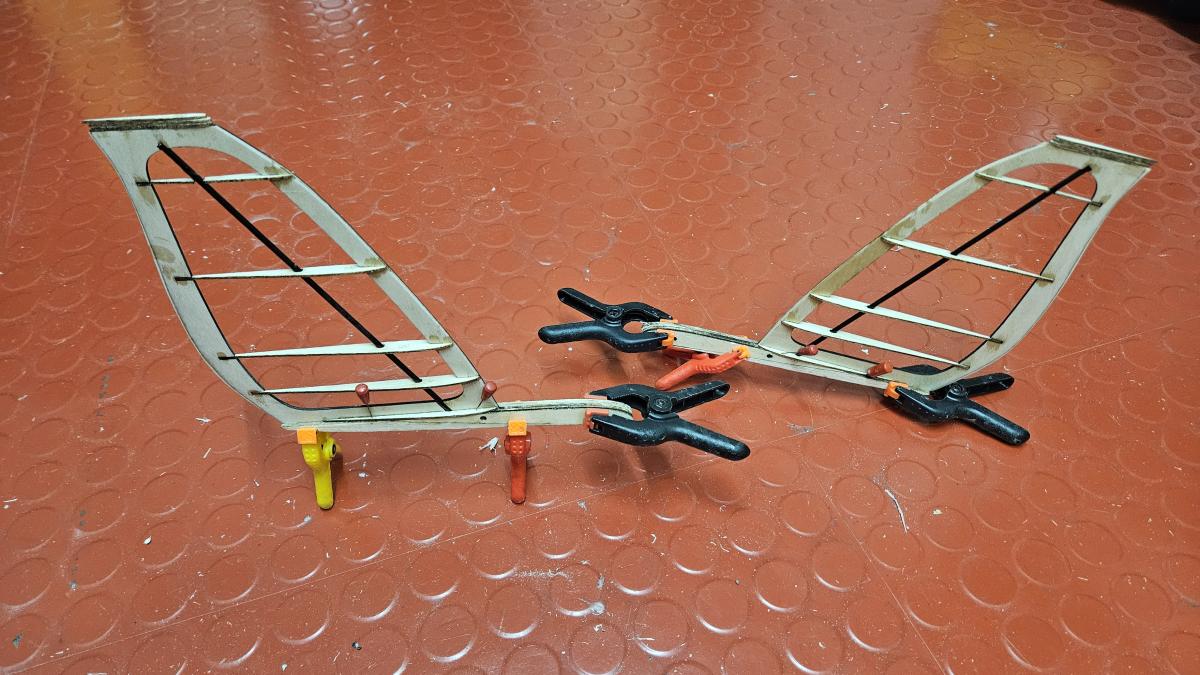

Die Winglets sind jetzt auch soweit fertig. Da muss allerdings noch einiges an den Formklötzen unten weggeschliffen werden. Man muss natürlich darauf achten, dass man zwei spiegelbildliche Winglets baut und dann die Wölbung nach innen zeigt.

Achso nochwas:
Ich habe bewusst auf Bremsklappen verzichtet. Auch bei meinen anderen Nurflügeln benutze ich die in der Praxis doch recht selten. So spare ich mir Gewicht von Servos und Kabeln und habe eine bessere Profiloberseite. RES Wettbewerbe will ich damit eh nicht fliegen. Ich werde aber vermutlich noch ne Version der entsprechenden Rippen machen, die einen Ausschnitt für eine Klappe haben.

Gruß Ralf

[arapilot]

Hallo Ralf,
schön, dass es langsam wieder weitergeht. Ich hoffe wenn der Prototyp fertig ist gibt es auch ein paar Daten für Nachbauer. So einen leichten RES Pfeil würde ich gerne mal nachbauen.
Grüße
Uwe Schirmer
