Sal-Fi - Kleiner DLG Nurflügel

[Realyser]

Hallo zusammen,
ich möchte euch mal ein neues Projekt vorstellen.
Da ich mit dem Bow schon etwas für die windigen Tage habe sollte es nun wieder etwas in Richtung Thermik und Schleudersegler sein.
Die Idee kam beim texten mit nem befreundeten Modellflieger (Max) auf, und so haben wir ganz nebenbei mal Rahmenbedingungen abgesteckt:
-Spannweite 1,2m
-Grundkonzept Nurflügel
-Sal-fähig
-möglichst geringes Gewicht
-aussehen alles ausser normal


Rausgekommen ist am Ende der Sal-Fi


Ich habe in der Vergangenheit immer mal wieder für Max an einem CAD Modell für seinen Hangnurflügel mit dem Namen Fifi rummodifiziert


In der Zeit wo ich am Bow bastelte, insbesondere als UweH mir das Mittelteil gerechnet hatte, malte ich als Spinnerei für Max einfach mal ein Mittelteil für den FiFi.
Auf Basis dieser Kontur haben wir vor einigen Wochen einen Flügelgrundriss gezeichnet, der uns optisch gefallen hat.


Da weder Max noch ich wirklich gut in Nurflügelauslegung sind, haben wir uns nach und nach verschiedene Auslegungen hin und her geschickt, immer um eine bessere Auslegung hinzubekommen als der andere
Herausgekommen sind 2 Auslegungen,von denen jeder eine als Prototyp abbilden wollte.
Da Max zur Zeit viele andere Projekte hat, stelle ich erstmal nur meinen Prototyp hier vor, Max ist mittlerweile auch hier im Forum angemeldet, und schreibt dann vielleicht etwas zu seinem, wenn er die Zeit dafür findet

Meine Auslegung des Prototyps basiert auf 3 RES Profilen von Peter Wick.


Das ganze wurde in CAD übertragen,


Kerne gefräst


und laminiert (50gr Glas aussen, Mitte-, Ruder-, und randbogenbereich doppelt)
Keine Schönheit, aber als Prototyp völlig ausreichend.



Flugfertig wiegt das ganze jetzt 195gr mit 16 gr Blei in der Nase.
Einen Namen hatter dann auch noch bekommen -> SAL-Fi



Erstflug war vorgestern in Form von ersten Wurfversuchen in hohem Gras und gestern gings zum Bellenberg an den Hang.
Was soll ich sagen...ich wäre ja schon froh gewesen, wenn er überhaupt fliegt, aber jetzt bin ich schon fast überrascht, wie gut er das tut
Vimeo-Video: http://vimeo.com/339596111


Es gibt noch einige Dinge die ich überarbeiten muss, aber grundlegend bin ich schon sehr zufrieden. Im Video liegt der Schwerpunkt schon etwas zu weit hinten, da ich mit dem Schwerpunkt experimentiert habe.
Ich werde da noch weiter experimentieren und dann werden die Würfe auch nach und nach fester werden.

Gruß und einen schönen Abend
Marco

[VauPee]

Sehr schön, Marco....
Da werde ich doch bald wirklich mal meinen Prototypen fertig machen müssen
Sieht schon richtig geil aus.... und das video lässt gutes hoffen

Beste Grüße
Max v.P.

[Realyser]

Hab gerade nochmal den Flächeninhalt im CAD gemessen: 16,72 dm²
Ergibt eine Flächenbelastung von 11,66 gr/dm²

[Realyser]

Heute morgen konnte der SalFi weitere Flugerfahrung am Bellenberg sammeln.
Nachmittags war ich nochmal bei uns am Minihügel und konnte auch ein kleines Video machen, wo ich mal näher an der Cam rumgeflogen bin.
Vielleicht war der Wind schon etwas übertrieben für 200gr Abfluggewicht, aber er hat sich ganz wacker geschlagen. Heute wäre Wetter für einen direkten Vergleich zwischen SalFi und Bow gewesen, aber ich kann leider nur ein Modell gleichzeitig steuern

Youtube: Watch Video »https://www.youtube.com/watch?v=STiPshHSMoI«

[Realyser]

War gerade nochmal los, mit dem teil hab ich wieder richtig lust aufs Fliegen bekommen
Hab werfen geübt und bin auch bis 31m gekommen, dann hats leider mein seitenleitwerk zerlegt :/
Also erstmal ein neues bauen...

Gesendet von meinem Moto G (4) mit Tapatalk

[UweH]

War gerade nochmal los, mit dem teil hab ich wieder richtig lust aufs Fliegen bekommen

Siehste Marco, geht doch wenn man will

Schönes Fliegerle, sieht sehr gelungen aus, bin gespannt wie die Story weiter geht

Gruß,

Uwe.

[Realyser]

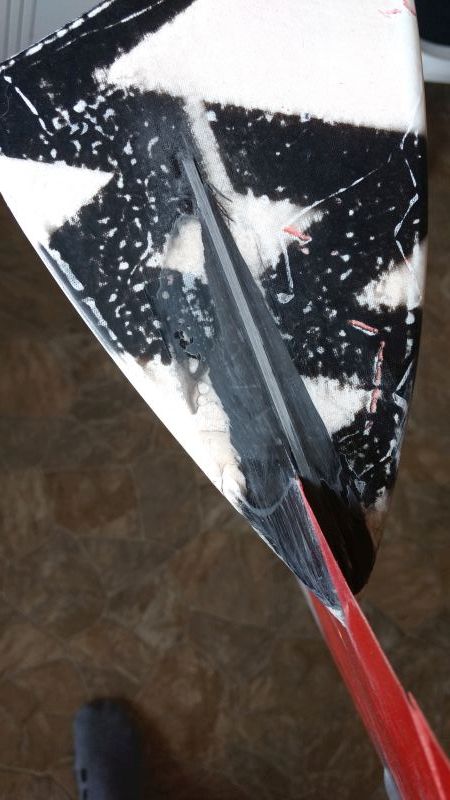

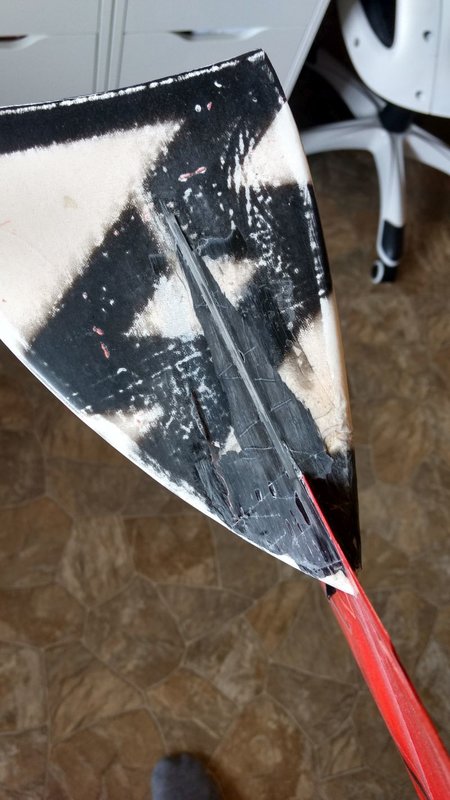

Seitenleitwerk erstmal notdürftig geflickt, dann kann ich in Ruhe ein neues bauen und trotzdem fliegen.
Nicht schön, aber irgendwie haben meine FLieger ja eh immer einen gewissen Used Look
Zum Ausgleich 3gr Blei in die Nase, somit aktuelles Gewicht 198gr.


[Realyser]

Guten Morgen zusammen,
ich war gestern wieder mit dem reparierten SalFi los.

Youtube: Watch Video »https://www.youtube.com/watch?v=ZZcCJseQIqY&t«


Dazu ein kurzes Video vom Wurf für Max (aufgrund des Windes und des reparierten Leitwerks eher locker geworfen)
Das Video ist verlangsamt, zur besseren Beurteilung des "schwänzelns"

Youtube: Watch Video »https://www.youtube.com/watch?v=nDJ7uWn5BK8«



Zur Vorwarnung: Die Videos sind wieder unspektakulär und muss sich auch niemand komplett anschauen

Morgens war ich mit Bow 0,9, Bow 1,5 und Alex XL am gleichen Hang mit ziemlich denselben Wetterbedingungen, vielleicht einem Hauch mehr Wind,
aber als ich die ersten Flüge gemacht habe, hab ich mich geärgert, das ich den Salfi nicht doch eingepackt hatte.

Youtube: Watch Video »https://www.youtube.com/watch?v=tWz2WQDhaLE«



Youtube: Watch Video »https://www.youtube.com/watch?v=3q1D3yvwKSI«



Youtube: Watch Video »https://www.youtube.com/watch?v=1jjOueLqyyg«



Nebenbei hab ich schonmal einen weiteren Satz Kerne gefräst:
Wenn Zeit ist, werde ich damit noch einen Proto mit 160gr CFK bauen um zu schauen, wie sich eine schwere Version fliegt.


Einen schönen Sonntag wünsche ich
Marco

[Realyser]

Heute morgen 2 schöne Flüge mit wenig Wind und anfangender Thermik gehabt:

Youtube: Watch Video »https://www.youtube.com/watch?v=Q5lyfUYqaks&t«



Youtube: Watch Video »https://www.youtube.com/watch?v=Ml-6xJ01g-w«

[mario]

Hallo Marco,

guck mal bei Posting #1. Passt das so für dich?
Leider kann man deinem Benutzer das Ändern nicht mehr nachträglich einstellen.

Mario

[Realyser]

Hallo Mario,
danke für die schnelle Hilfe!
Ist fast perfekt, aber könntest du das Bild nehmen, wo der SalFi mit dem Sender im Gras liegt? Da sieht man den Grundriss besser.

Zur Info: Ich hatte die Admins gebeten, im ersten Posting weiter vorne ein Bild vom fertigen Salfi einzufügen, da man sonst immer direkt den FiFi gesehen hat, und es geht ja um den SalFi.

Danke Mario

[mario]

das Bild nehmen, wo der SalFi mit dem Sender im Gras liegt

[X] Check

[Realyser]

Sonntag morgen konnte ich SalFi und Flitzebogen 1 im direkten Wechsel fliegen.
Wetter: Sonne gab alles + leichter Wind.
In der Luft war es ziemlich turbolent, beide Modelle wurden immer wieder durchgeschüttelt.

Fazit: Der Flitzebogen lässt sich höher werfen, fliegt ruhiger in der Luft, nimmt auch besser Thermik an, ist flexibler durch die verschiedenen Klappenstellungen.
Der Salfi....hmmm....nahm auch Thermik an, vielleicht etwas weniger, kreist nicht ganz so gut wie der Flitz.... aber wenn man will, wird er schneller, ist agiler und macht mir persönlich mehr Spass!
Konnte sich vermutlich auch vorher schon fast jeder denken, der Flitz ist schon ne Referenz im F3k Bereich.
Trotzdem machts Spass, einfach was anderes zu fliegen als die anderen, was sonst keiner hat

Der Bau einer Form verzögert sich noch etwas aus mehreren Gründen...
1. Ich werde nebenbei (langsam) noch einen weiteren Prototypen bauen, der aber doch nicht direkt eine schwere Version wird, aber wo ich irgendwie ein Ballastsystem unterbringen möchte. Ich möchte schauen, wie der mit 300gr oder 400gr Fluggewicht klar kommt.
2. Die Übergänge der Profile im Mittenbereich sind im CAD nicht gut geworden(hab ne Welle drin). Ich bin mir noch unsicher, ob ich das nochmal angehe, oder ob ich es so lasse...Vielleicht fliegt er gerade deswegen so gut

Hier noch ein Foto von Salfi und Bow, einfach mal zum Vergleich


[MC-19Freak]

Hallo Marco,

Respekt für dein Sal-Fi-Projekt! Gefällt mir sehr gut absolut top was man auf Deinen Videos sieht
Bin heute morgen beim stöbern hier auf deinen Thread gestoßen - weiter so...

Grüße Matthias

[Realyser]

Neben einigen anderen Projekten zeichne ich auch ab und zu an einer überarbeiteten SalFi Version weiter.
Die Übergänge im mittleren Bereich sind damals im CAD nicht so gut gelungen.
Der ein oder andere hat das auch beim Prototyp schon freundschaftlich "bemängelt".
Und die Randbögen hätten damals auch etwas mehr Rundungen vertragen können.
Außerdem gefällt mir das Gefühl beim Abwurf noch nicht, was zum einen an meiner total tollen (nicht) Wurfpinkonstruktion liegt, zum anderen sollte es ein weiter hinten liegendes Leitwerk aber auch noch verbessern...
Bin meinen Prototyp eben für einen Fernsteuerungstest kurz auf ner Wiese hinterm Haus geflogen, daher kam ich gedanklich wieder auf die Überarbeitung.

Max wollte eigentlich auch noch so einen bauen, aber der geht ja wieder in anderen Projekten unter

Schöne Ostertage euch allen!
Marco
