Hallo Peter,
Danke

Danke für die Info

LG Ludwig

Diti hat geschrieben: ↑So 15. Mär 2020, 18:52 da warens dann schon 2

Ich muss noch ein wenig warten, bis Ende der Woche sollte er aber da sein,
wie schwer ist denn der 2. geworden?

LG Ludwig

Frank T. hat geschrieben: ↑Fr 20. Dez 2019, 08:48
Hast du deine Teile mal gewogen?

`
90gr

LG Ludwig

Hey Max,
Hab die 3 Werkzeug Kisten nicht gewogen,
denke aber das ca 50-60Kg auf dem Brett waren,
`
Autsch .... zu weit aus dem Fenster gelehnt, hab die Kisten mal nachgewogen, bin nur auf 26Kg gekommen die tatsächlich auf dem Brett gestanden haben.
`
Bekommst ne PN

LG Ludwig

Hallo Ulf, Die Beplankung hab ich "mechanisch" verklebt, erst die Unterseite, später die Oberseite. ` 40min Epoxy, dünn mit einer Scheckkarte auf das Sperrholz aufgetragen. ` Trennmittel? War mir bisher nicht bekannt das da was drauf ist. Selbst die Endleiste welche spitz zugeschliffen ist...

Hallo zusammen, Sorry hier geht es nicht weiter. Nach dem trocknen der Verklebung ist mir aufgefallen, das die Beplankung im Bereich Nasenleiste einen Spalt hat und nicht anliegt. Diese konnte ich ohne mühe fast Rückstandslos wieder abziehen, selbst an der Endleiste, wo das Material angeschliffen is...

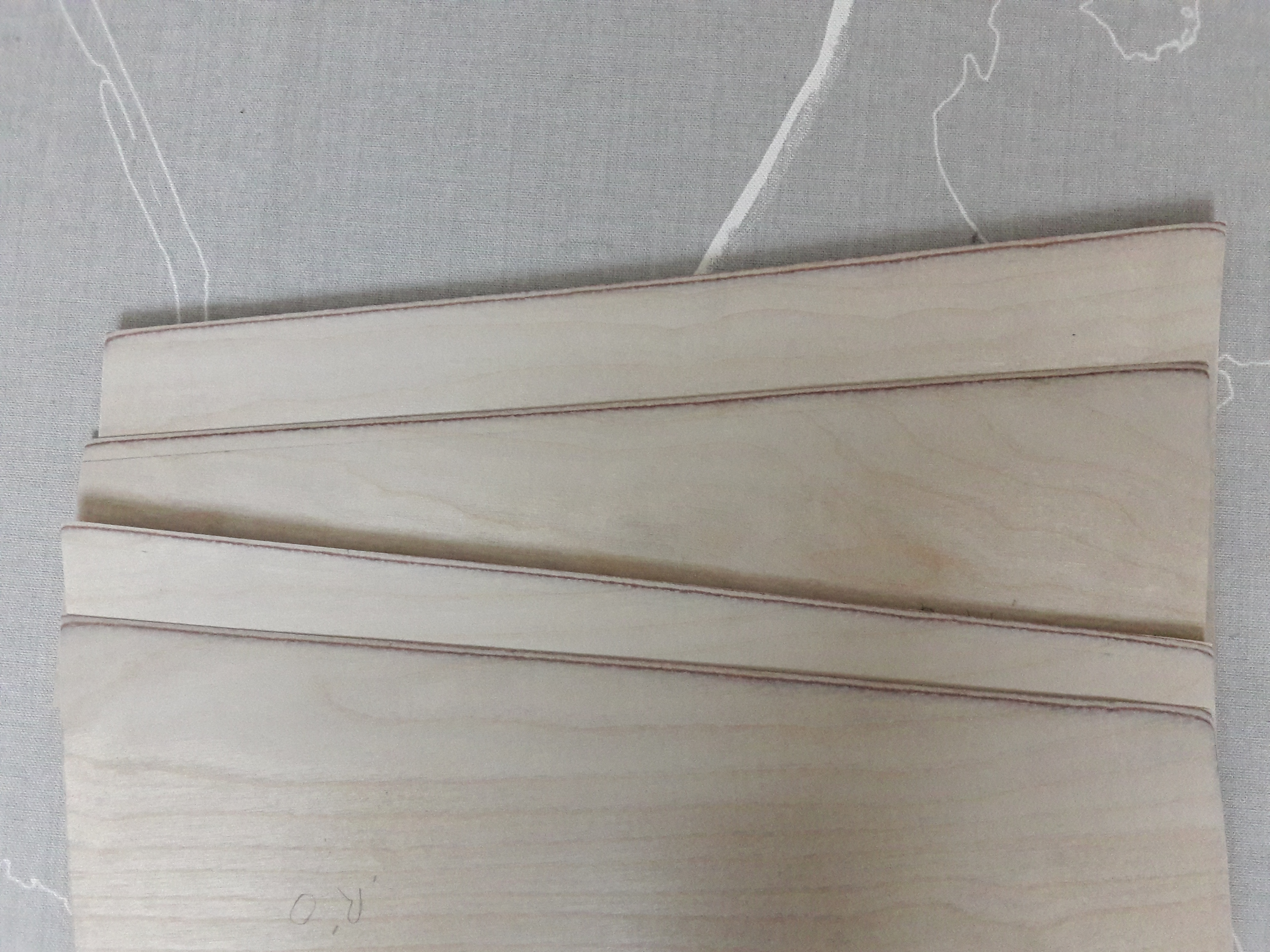

20191212_192147.jpg Die letzten Tage ging es schleppend weiter, hab noch schnell neues Sperrholz 0,4mm bestellt, das vorhandene war 0,6mm. Wusste gar nicht das Epoxi so flüssig sein kann. Das war für mich ein aha Erlebnis. Weil es das erste mal mit der Komponente war direkt ein wenig Panik bekommen...

Ich bedanke mich für Eure Hinweise und Mühe,
Da die TGY zur Zeit nicht erhältlich und mir die MKS etwas zu Teuer sind bleiben nur die vorhandenen DES.
´
Wie hast Du das Gegenlager am Servohebel gemacht?

LG Ludwig

Hab das nur aufgezeichnet um mal zu sehen wie groß das Ruder wird, werde Deinen Rat befolgen.
Einzig bei der Wahl der Servo bin ich noch am hadern, finde nichts passendes,
möchte schon über Kreuz anlenken, dadurch steht der Servohebel minimal vor, das wird sich aber nicht vermeiden lassen

LG Ludwig

Wenn meine Berechnung stimmt komme ich auf 64cm² ´ 20191202_193520.jpg ´ Das mit dem verschieben der Nullstellung war mir nicht bewusst, also kommen die Servo in die Fläche. Wenn ich dem Empfänger noch das Gehäuse entferne passt dieser auch noch in die Fläche. Bleibt nur noch eine Passende Aufnahme ...

Ich bin mir nur nicht sicher ob man solche Stege bei dem Tweety überhaupt braucht Da ist guter Rat teuer, denke auch das da zu gemacht werden sollte, Da wo das Ruderhorn später sitzt wird mit Balsa aufgefüttert. Abreißband muss ich mir erst besorgen, da kann dann gleich ein schmales Band mitbestell...

Wen aufhalten?
Fleißarbeit erledigt
Hat jemand einen Tip wie ich die Ruder verkaste?

LG Ludwig

VauPee hat geschrieben: ↑Sa 30. Nov 2019, 13:34 Ich würde die Beplankung einfach zweiteilig machen, aber mit etwas gewebe im mittelbereich Innen am stück laminieren....

So hab ich es vor

LG Ludwig

Hi,
wollte das Band unter der Beplankung anbringen,
werd die Hälften wohl separat anfertigen, denke das Sperrholz wehrt sich zumindest an der Oberseite (2° V-Form)

LG

Heute angekommen, 20191129_222124.jpg 20191129_221915.jpg Meine Küchenwaage zeigt 8gr, Oberfläche sehr sauber geschnitten, keine Dellen oder Buckel drin. Akku ist auch einer im Zugang :D Reicht zum Verbinden ein Streifen CFK über die Mitte oder besser einen in Spannweitenrichtung bei 25% Profiltiefe...

Der Punkt geht an Frank :D Die Elektronik wiegt (lt Händlerangabe) Akku, Hacker TopFuel 350er 22gr, BEC 11gr, Servo 2x a` 8gr Empfänger 7gr =56gr, wenn ich dann noch 100gr für die Fläche rechne bleiben mir noch 40-50gr für den Rumpf um an ca 200gr Abfluggewicht zu kommen :roll: Denke nicht das das e...

@Uwe, Danke für Dein "Willkommen" Die Kerne habe ich bei Karl Faller (drei-f) bestellt. Servo`s im Rumpf: Uwe hat irgendwo geschrieben das die Ruder möglichst nahe an den Rumpf sollen/sollten. Der Rumpf soll eine Art Pylon bilden, unter der Fläche spitz zulaufend damit das Gestänge da an d...

Hab gefallen an dem kleinen gefunden und möchte ihn bauen. Kerne sind bestellt. Meine Vorstellung zum Aufbau: Tragfläche: Styro beplankt mit 0,4mm Sperrholz Rumpf: möglichst schmal zur Aufnahme von Akku, Empfänger und Servo`s bis Endleiste, abschließend ein Kohlerohr als Leitwerksträger (Optisch mit...
