Eigenbau Vario mit Arduino pro Micro [5V] und 433 MHz Funkstrecke

Warum selber ein Vario bauen, wenn es doch Telemetriesensoren- und Systeme wie Sand am Meer gibt?
Mögliche Gründe...nicht abschliessend:

Ausprobieren und selber frickeln macht Spass!

- Du hast (so wie ich) eine "Uralt"- Fernsteuerung mit der du aber eigentlich ganz zufrieden bist
- Du möchtest Arduino kennen lernen und suchst ein passendes Modellbauprojekt
- Du möchtest mal was anderes als Sender "programmieren"
- Du möchtest Geld sparen...(die Entwicklunsarbeit incl. eines kapput geflashten Boards und diversen nicht funktionierenden Programmen ist erledigt )
ABER..... Wenn du schon ein Telemtriesystem hast, spare Nerven, Zeit, Brandblasen, Bier etc. und kaufe den passenden Sensor dazu

Tipp: Du weisst nicht , ob das ganze funktioniert? Dann kauf zuerst nur das Arduino-Board und den Drucksensor!
Du kannst das Board auch gebrauchen um LED (Positionslichter) z.B. für PSS-Segler blinken zu lassen..Programme dazu im Netz.

Alle Angaben, incl. eines verbesserungsfähigen Programms für das Arduino-Board, findest du in den Attachments. Es sind keine Schaltpläne vorhanden, in den Bedienungsanleitungen der einzelnen Gerätchen (Spannungsregler, Audioverstärker, etc.) findest du aber gute Beispiele - hab's auch so gemacht. Wenn du (noch) keine Schaltpläne lesen kannst, empfehle ich dir eines der vielen Elektronik-Kompendien im Netz.

Viel Spass beim Nachbau!

Quellen, wo habe ich geklaut, wo findest du Infos zu den verwendeten Teilen:

Volksvario? War glaub ich der Name eines Eigenbau-Varios mit Arduino, dort hab ich die Ideen her...Site existiert nicht mehr?
http://playground.arduino.cc/Deutsch/HomePage
http://www.elektronik-kompendium.de/
https://www.sparkfun.com/products/12640
http://www.adafruit.com/products/1603
http://ch.rs-online.com/web/p/low-power ... e/5056777/
http://ch.rs-online.com/web/p/low-power ... e/5056799/
http://ch.rs-online.com/web/p/ldo-spann ... r/7272518/
http://ch.rs-online.com/web/p/audio-ver ... s/5342898/

and now something completely different: http://www.c-turbines.ch/frameset.html

Cooles Projekt, danke für's posten! Gibt's dazu einen Baubericht?

Danke für den netten Kommentar.

Hier noch ein Korrigendum:
Bitte sowohl Sendemodul als auch Druckmodul an VCC des Boards anschliessen! Der Spannungsregulator des Drucksensorboards regelt auf 3.3 V runter, leider finde ich aber keine Angaben, wie hoch die maximale Spannung sein darf. Im Beschrieb steht lediglich was von 5V, deshalb besser nix riskieren. Und noch was - es gibt ältere BMP - Drucksensorboards ohne Spannungsregulator on Board, diese sind für uns nicht brauchbar, da nur für 3.3V Eingangsspannung geeignet.

Im Attachment sieht man die Verkabelung des Vario-Sendemoduls, viel einfacher geht's nicht. Beim Empfangsmodul ist's dann komplizierter, deshalb lieber mit dem hier beginnen.

Damit keine Missverständnisse aufkommen: Mein Projekt ist beendet und im Flug getestet. Mit Baustufenbildern kann ich leider nicht dienen. Mir wurde erst nach dem einschrumpfen bewusst, das es vieleicht noch für andere interessant sein könnte...

Ist jetzt das erste Mal, dass ich mich ärgere eine Taranis zu besitzen, da so ein Projekt mit der Funke keinen Sinn macht. Wenn ich auch eine alte Anlage hätte so wie du, dann würd ich mir sofort so was basteln!

Aber du kennst das OpenXvario Projekt, oder?
Das ist Hardwaretechnisch fast identisch, bis auf den FM Sender.
Und die Software ist ziemlich geil gemacht.
Falls du was zum basteln mit Taranis suchst. ;)

Stimmt, da war doch was. Hast du da mal einen Link?

Hi,

https://code.google.com/p/openxvario/

Gerade der Kalman-Filter zur Messwertglättung/Kombination in OXV ist ziemlich gut gemacht. Vielleicht wäre es echt eine Überlegung wert deine Software zur Tongenerierung und FM-Sender-Interface mit OXV kompatibel zu machen. So könnte nicht nur deine Software im Rahmen des OpenSource-Projektes weitergepflegt werden, sondern du kämst auch auf einfach Weise in den Genuss toller und vielseitiger Messwertaufbereitung.

Sehr sehr coole Projekt aber! Auch wenn auch ich dank Taranis keinen Bedarf habe, würde ich mich freuen wenn’s was wird um das Freunden mit alten Anlagen empfehlen zu können…

Grüßle,
Dario

Geh schlafen ich mach das hier schon.

Cool, danke! Wie funktioniert das wenn man mehrere Sensoren auf ein Arduino stecken will?

Pins sind ja noch haufenweise übrig.
Teils ist das im code ja schon da. Gibt eine Option für Staurohr.

PS: sorry mein Fehler. Ist nicht im originaltree. OpenXsensor ist ein fork.
https://github.com/openXsensor/openXsensor

Danke!

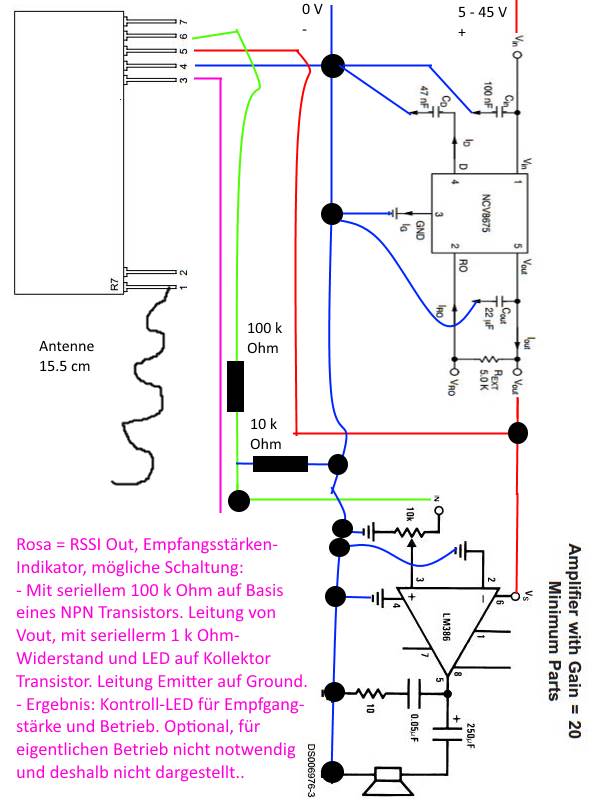

Hhier noch der Schaltplan für das Empfangsmodul:


Hallo, freu mich, dass mein Thema weitere interessante Beiträge generiert hat. OpenXVario ist ein cooles Projekt!

Zu Beginn des Projekts überlegte ich, ob eine serielle Datenübertragung der Messdaten vom Sendemodul zum Empfangsmodul Sinn machen könnte (mit XBee oder ähnliche). Wegen meiner limitierten Programmierfähikgeiten und weil ich das ursprüngliche Ziel - ein funktionierendes Eigenbau-Vario nicht aus den Augen verlieren wollste, ists dann so geworden wie s ist. Das hat auch Vorteile:

Es werden direkt "Töne" per Funk übertragen, keine aufwendigen Decoder und 2. Microcontrollerboard notwendig. Empfangsstörungen führen nicht zu Datenfehlern, sondern nur zu fehlenden Tönen, keine aufwendige Fehlerkorrektur notwendig " You hear what you get".So werden z.B. bei SPS-Steuerungen nach wie vor 4-20 mA Messsignal - Sensoren gebraucht, ist halt einfacher bei der Fehlersuche. Übrigens: wenn gar nichts mehr unten ankommt, könnte auch die Betriebsspannung des Sendemoduls unter 4.5 V gefallen sein - Zeit zu landen....

Aber klar, insgesamt ist dies eine Einsteiger-Low-Tech Projekt
