Mistral-C 1:3,5

[czfridolin]

Hallo Elmar,

sieht gut aus

Kannst Du was zum Aufbau der Torsionslage sagen?

viele Gruesse

Peter

[Goofy]

Moin Peter,

Der Gesamtaufbau ist folgender:
- eine Lage 80 g/m^2 Glashohlfasergewebe vollflächig auf das Furnier
- im Wurzelbereich ein Stückchen 170 g/m^2 Aramid um den Steckungsbereich "beschussfest" zu machen
- eine Torsionslage 100 g/m^2 biax- Kohle +/- 45° zwischen Nase und Holm als D-Box

Viele Grüße
Elmar

[roty67]

Ja sauber Elmar,da bin ich mal auf das Ergebnis gespannt !

gruß Thomas

[Goofy]

Hallo !
Mir ist da gerade was aus dem Sack gehüpft:



Gewicht so direkt aus dem Sack : 1200 g pro Hälfte . Das liegt absolut im Soll. Da gehen erfahrungsgemäß noch mindestens 100 - 150g ab, nach Besäumen und schleifen. Ich bin zufrieden !

Viele Grüße
Elmar

[roty67]

Hi ,na das ist doch bestens mit dem Gewicht ! Dann könnte es klappen mit dem geplanten Endgewicht.

[Mister123]

Saubere Sache Elmar!

Habe gestern noch ausgewogen und wie erwartet, 0 Gramm Blei gebraucht
Denke das Mittwoch ein guter Tag wäre, ich meld mich bei dir

Gruß

[Goofy]

Moin
Es ging ein kleines bisschen weiter:
Nasenleisten sind angeklebt und verschliffen, die Endleiste ist besäumt und die Klappenschächte sind freigelegt. Wird `ne ganz schöne Axt !



Bis bald!
Elmar

[christianka6cr]

Moin Elmar

Klasse! Ich freu mich auf die Erstflugbilder

Gruß Christian

[Goofy]

Hallo Christian!
Ist noch eine ganze Menge Arbeit bis dahin, aber wir kommen der Sache langsam immer näher !

Viele Grüße
Elmar

[italouwe]

Genau,
Gut Ding will Weile haben....
Sehr impossant.
Grüsse, Uwe

[Mister123]

Hey Elmar,

schönes Moped! Die sieht am Hang oder hinter der Wilga bestimmt gigantisch aus!

Gruß und bis die Tage!

[UweH]

Hallo Elmar, sehr schön, ich bin schon sehr auf den Roll-Out gespannt, den komplett montierten Rohbau, weiter so

Gruß,

Uwe.

[Moritz]

Hallo Elmar,

die Flächen sehen super aus. Und so vor dem Balkon, sieht man erst immer, wíe groß die Flieger tatsächlich sind.
Ich freue mich auf die Fortsetzung Deines Bauberichts.
Und natürlich über die Erstflug-Bilder / -Videos.

Viele Grüße,
Moritz

[Goofy]

Hallo!
Parallel zum Flächenbau ist noch ein Urmodell für das Seitenruder entstanden. Thomas hat an der Spritzpistole mal wieder ganze Arbeit geleistet, und ein erstklassiges Ergebnis hervorgezaubert :



Das Teil kann jetzt abgeformt werden !

Bis bald
Elmar

[Mister123]

Na dann, Feuer frei!

Gruß

[Goofy]

Hallo

Auch an der Fläche ist es ein wenig weitergegangen:

Die Klappen sind eingebaut, und mit Abdeckungen versehen; die Ruder sind ausgeschnitten und mit Hohlkehlen angeschlagen; Die Randbögen sind angebracht. Das heißt, dass die Tragflächen weitgehend rohbaufertig ( fertig zum Verschleifen ) sind !





Viele Grüße
Elmar

[Nobby_segelflieger]

Servus Elmar

Sieht prima aus was du da machst, Hohlkehlen an den Rudern sieht man echt selten.

Freue mich den Mistral mal in Natura zu sehen.

[czfridolin]

Hallo Elmar,

sieht sehr gut aus

Gibt es einen Grund warum Du in Hohlkehle baust und nicht Elasticflap mit Dichtlippe?

viele Gruesse

Peter

[UweH]

Hallo Elmar,

sieht sehr gut aus

Jepp

Gibt es einen Grund warum Du in Hohlkehle baust und nicht Elasticflap mit Dichtlippe?

Gruß,

Uwe.

[Goofy]

Hallo Peter, Hallo Uwe

In puncto Ruderaufhängung habe ich schon alles gemacht : Von Tesa, über Silikon, Elastic-flap mit Kevlarscharnier und Dichtlippe und auch Hohlkehle. Flugtechnisch ( Ruderwirksamkeit), leistungsmässig, auch vom Fluggeräusch her habe ich KEINE Unterschiede feststellen können. Wahrscheinlich bin ich ein zu schlechter Pilot, um die Unterschiede "herausspüren" zu können . Letztendlich baue ich am liebsten die Hohlkehlen, weil das schön sauber aussieht, sehr widerstandsarm läuft ( mechanisch) und vor allem bei Reparaturen schnell und problemlos zu demontieren ist.

Viele Grüße
Elmar

[Goofy]

Hallo!
Es ging mal wieder ein bisschen weiter:

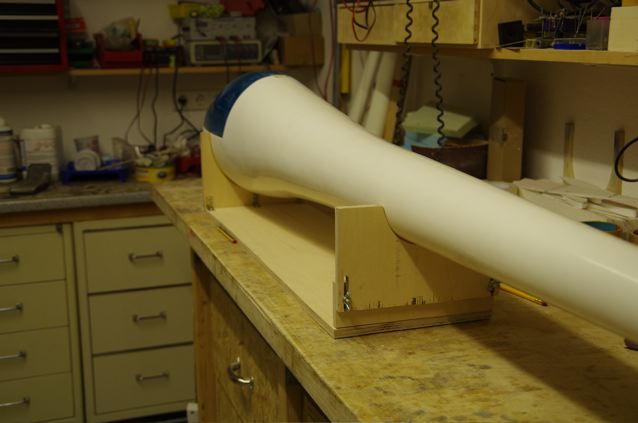

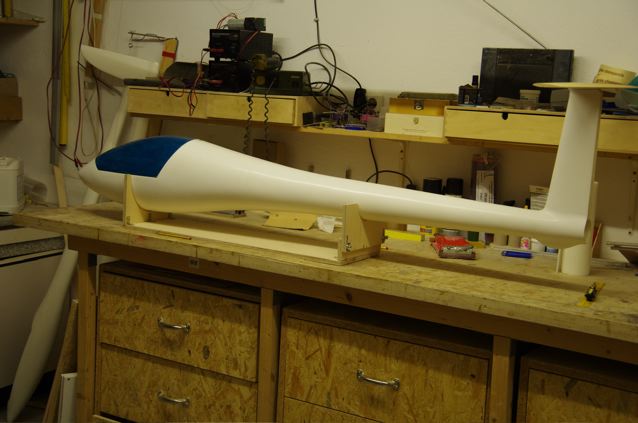

Ich habe einen Halter gebaut, um den Rumpf und seine Längsachse auf dem Bautisch ausrichten zu können :

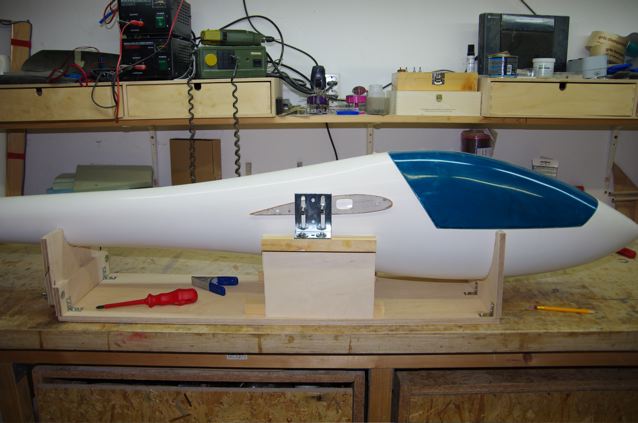

Daran können einstellbare Schablonen befestigt werden, um die EWD einmessen zu können, und um die Rumpfdurchbrüche für die Steckung und Torsionsbolzen exact anzuzeichnen:

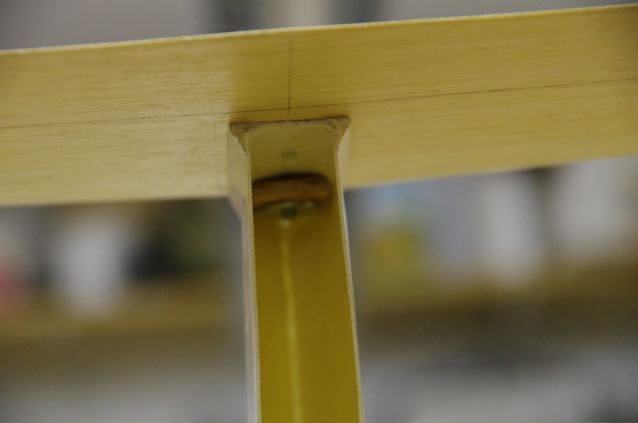

Außerdem wurde das Höhenleitwerk befestigt :

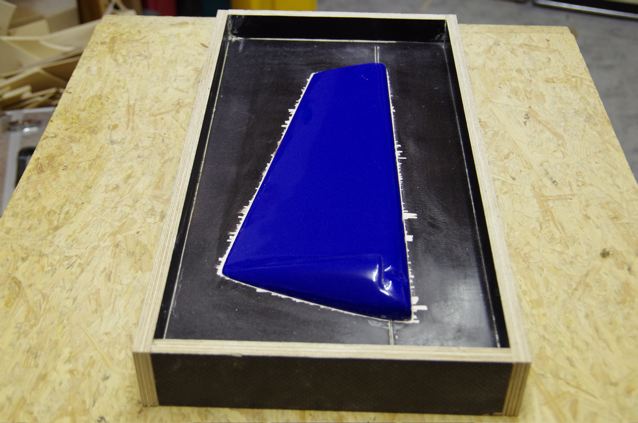

Und nebenbei noch die Trennebene für das Seitenruder fertiggestellt:


Das war`s erst mal für den Moment!

Bis bald
Elmar

[Nobby_segelflieger]

Servus Elmar

Finde das Klasse was du uns da zeigst, Vorrichtungen sind immer gut.

Da bin ich mal gespannt auf den ganzen Mistral.

[czfridolin]

Sieht klasse aus, was Du das baust

viele Gruesse

Peter

[flopeter]

Hallo Elmar,

Die Vorrichtung sieht Klasse aus. Ich habe noch einen 'halbfertigen' Rumpfrohbau im Keller liegen an den ich die Fluegel position und Durchbruch anzeichnen muss.
Mein Problem ist die 'Sehne' des Rumpfes praktisch anzuzeichnen, gegen die dann der Fluegel einen bestimmten Einstellwinkel hat. Auf meiner CAD zeichnung ist das alles einfach, in der 3D Realitaet nicht ganz so .... --> Wie bestimmst du denn die Rumpfsehne? Ich vermute die ist bei deinem Aufbau parallel zur Arbeitsplatte?

Gruss,
Florian

[christianka6cr]

Moin Florian

Einen Punkt festlegen (aus einer 3-Seiteanansicht zb) an dem die Nasenleiste beginnen soll, Wasserwaage auf den Haubenausschnitt und an´s Seitenruder fixieren, dann mit einem rechtwinkligen Block auf dem man einen Stift führt recht wie links einen Strich ziehen. Daran kann man sich dann beim weiteren Einmessen orientieren. Eine so klasse Halterung wie sie Elmar gemacht hat lohnt nur wenn man eine Form hat und mehrere Rümpfe anzeichnen usw muss...

Gruß Christian

[Goofy]

Hallo Florian!

Bei meinem Rumpf läuft die Mittellinie am Kabinenrand entlang nach hinten, wie Christian es richtig gesagt hat. Am Rumpfende ist die Sache ja einfach. In der Halterung ist das Messen jetzt leicht : Rumpf rechtwinklig ausrichten ( Seitenleiterk ), dann die Höhe durch Messen zum Tisch vorne und hinten gleich einstellen; dann muss die Sache eigentlich gerade werden . Wenn die EWD eingemessen werden soll, dann messe ich auch wiederum zur Tischebene, und brauche die Mittellinie auf den Rumpf gar nicht anzuzeichnen .

Viele Grüße
Elmar

[Goofy]

Moin!
Nachdem ich gestern die Rumpfdurchbrüche gemacht hatte, konnte ich es mir nicht verkneifen schon mal " Verlobung" zu feiern, und habe den Flieger eben schnell auf der Terrasse zusammengesteckt.
Dann habe ich einfach nur das Gänsehautgefühl genossen !



bis bald!
Viele Grüße
Elmar

[Mister123]

Hey Elmar,

wie gestern schon gesagt, das wird ein sehr geiler Hobel!!!

Gruß Tobi

[christianka6cr]

Moin Elmar

Einfach genial sieht das aus.

Gruß Christian

[Moritz]

Hallo Elmar,

herzlichen Glückwunsch zur Verlobung!
Sieht echt super aus.

Viele Grüße,
Moritz
