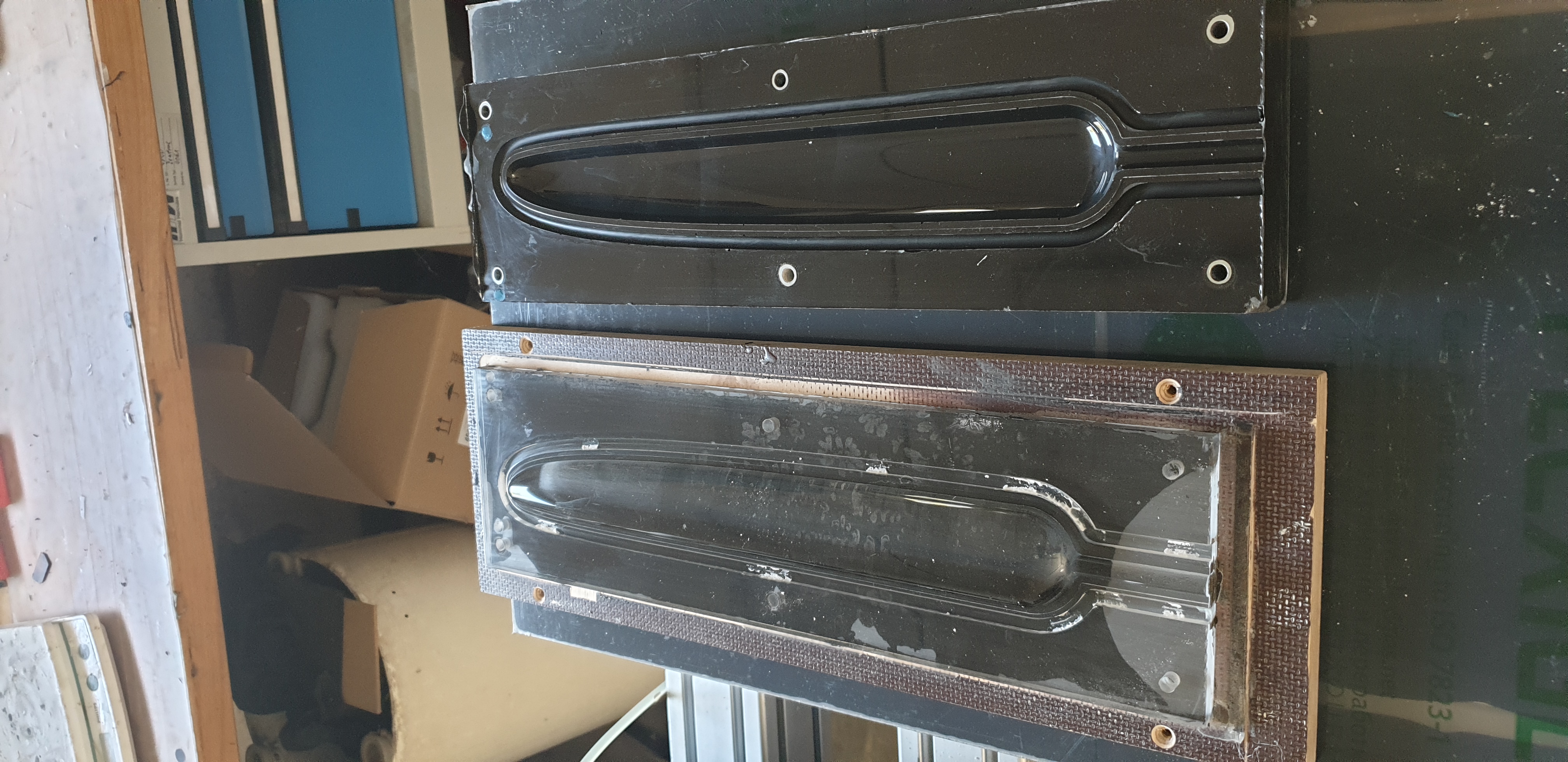

Grüß euch, Ich hab die Urmodelle vor ein paar Wochen einmal weiß lackiert und bei einer Rumpfform angefangen, zu schleifen. Das leichte Blockmaterial muss vor dem Abformen versiegelt werden, was ich eben mit 2K Autolack mache. Ansonsten gibt´s keine schön glänzende Oberfläche. Die Rumpfteile habe ic...

neues Jahr... neues Projekt

Jo... Mario und bald fertig machen Der war gut!
Ich hab ja grad erst F3f-Plexiglasformen fertig poliert. Da muss jetzt auch gebaut werden...

Aber falls jemand (mit Erfahrung) Interesse im Pinky hat...

Servus, gegossenes Plexiglas als Material für Urmodelle, sowie auch für Negativformen hat sich seit einigen Jahren durchaus bewährt. Es gibt zwar ein paar Nachteile bzw. Punkte die man beachten muss (Verzug, Tempern), aber auch einige Vorteile (einfach aufzubereiten, hochglänzende Oberfläche). Liebe...

Im Laufe der letzten -keine Ahnung- 18 Monate ist dann immer wieder mal die Fräse gestartet worden und Restmaterial wurde aufgearbeitet. So ist dann der gesamte Urmodellsatz entstanden. 011.jpg Leider sind zwei Kleinigkeiten beim Fräsen aus einer Unachtsamkeit heraus passiert. Zum einen ist mir der ...

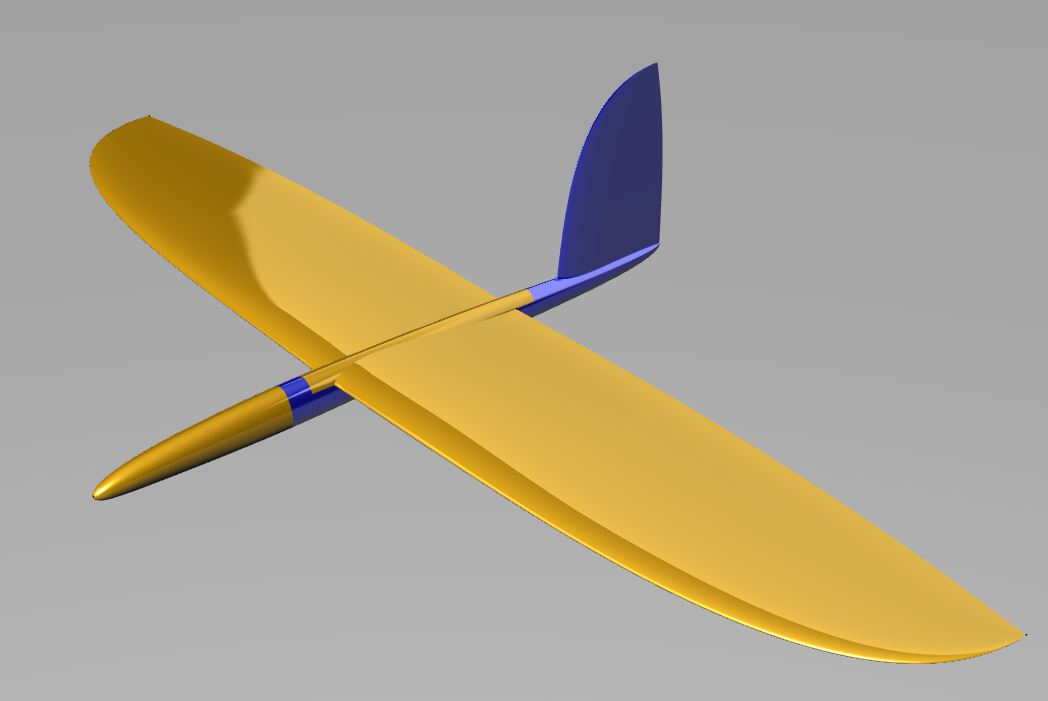

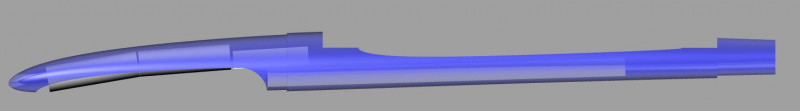

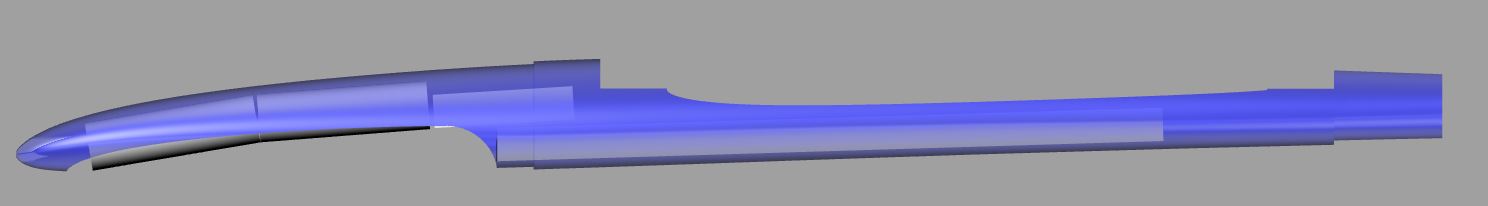

So, nun zum eigentlichen Objekt dieses Threads. Dem Pinky 40" Relativ bald nach V2 habe ich mich ans CAD für eine V3 gesetzt. Diesmal sollten alle Fehler im Rumpfdesign von V1 und V2 beseitigt werden. Der Rumpf sollte groß genug für einen brauchbaren Akku und Ballast sein, aber auch aus optisch...

Grüß euch, Da ich nun bereits aufgrund meiner letzten Postings im "Werktstatt"-Thread auf den kleinen Nuri angesprochen wurde, mache ich nun einen eigenen Thread dazu auf. Irgendwann 2019 hat Max v.P. seinen Fifi hier im Forum präsentiert. Ich fand das Konzept damals ziemlich geil und woll...

Habe fertig

Ja, soll aufgeblasen werden
Mit F3k ärgern wirds wohl eher nix werden Wer weiß, ob das überhaupt flugfähig sein wird

nope, kein Tiefdecker F3k...

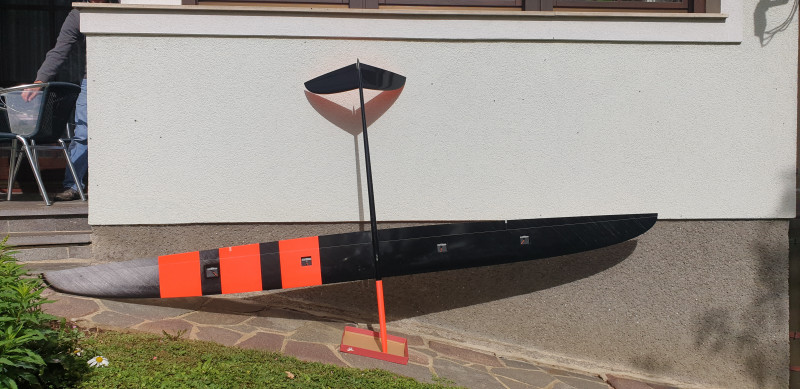

Eigentlich seinerzeit durch den Fifi inspiriert und zeitgleich mit Lilloo entstanden. Aber weil´s ja den tollen Lilloo schon gibt, hab ich das Teil auf 40Zoll vergrößert:

Resteverwertung:

Servus, Ich wollte damals ja ein kleines Modell haben, welches immer im Kofferraum liegen kann, wo sich der Materialaufwand in Grenzen hält und was auch entsprechend einfach (ohne viele Formen, Verbinder plus Taschen,...) zu bauen ist. Das trifft beim Miniray ja absolut zu. Lässt man die Härtezeit v...

Grüß euch, Ich glaub ich bestell mal Material... Das CAD für V2 ist ja seit 2018 schon fertig :lol: Miniray V2_001.jpg Miniray V2_002.jpg Miniray V2_003.jpg Miniray V2_004.jpg Miniray V2_005.jpg LW Miniray.jpg Uwe, du kennst den Entwurf ja schon: Das Leitwerk ist größer, der untere LW-Teil fällt weg...

Grüß euch,
Schön zu sehen, was da alles so gemacht wird! Nur weiter so...

Servus!
Schaut ja gar nicht übel aus! Ich bin gespannt, was die Praxis dazu sagt

Liebe Grüße,
Mario

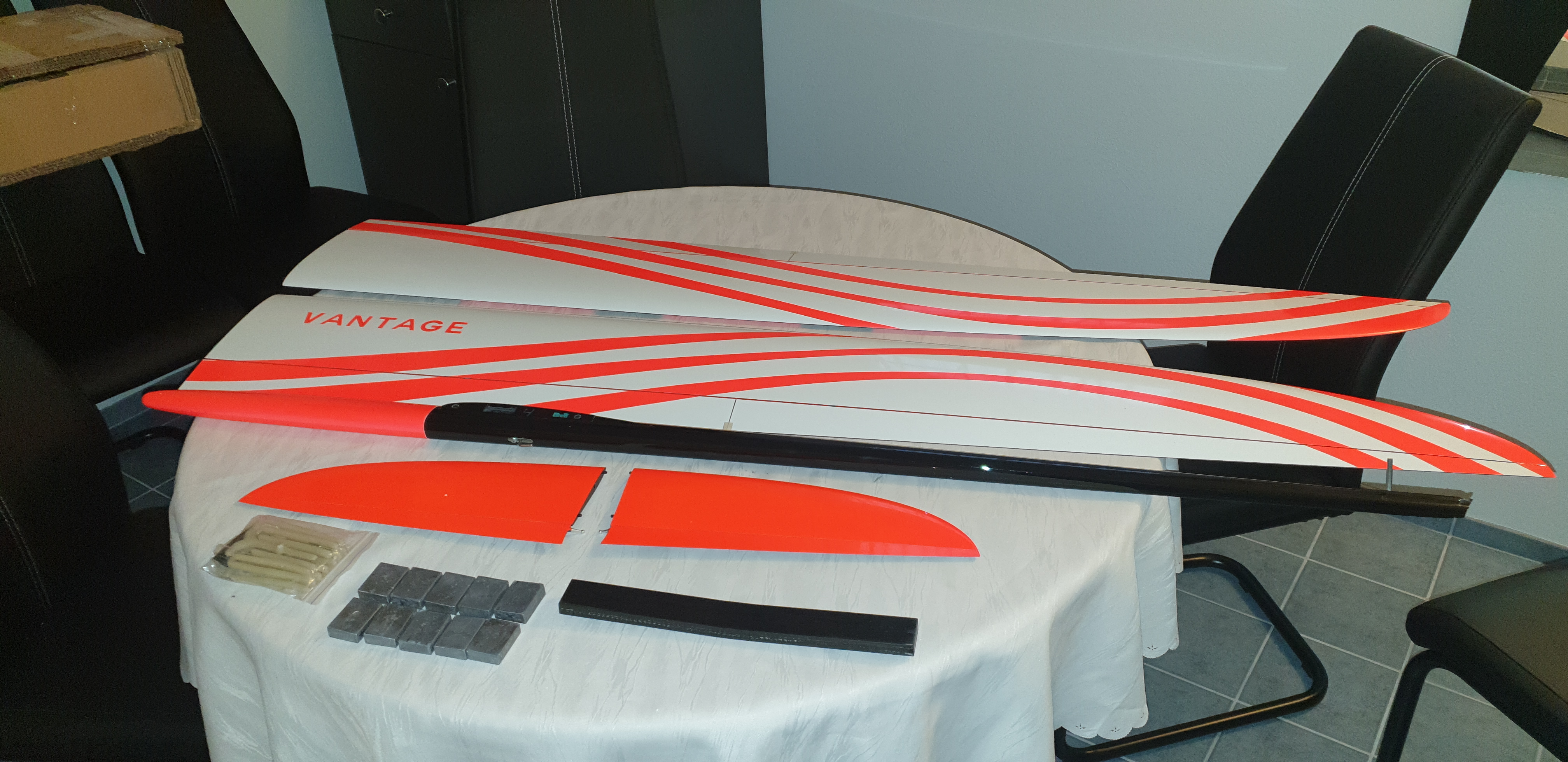

Frisch eingetroffen... jetzt geht´s ans aufrüsten:

Beschäftigung am Feiertag

Fesch,
Welches Material hast du für die Verkastung genommen?

LG, Mario

taeniura hat geschrieben: ↑Di 31. Mär 2020, 12:04 Mario, ist das ein Lillo?? cool!

Servus,
Ist nicht der Lillo von Uwe, aber auch sowas... Wird mein Pinky, benannt nach dem großen, dünnen von Pinky&Brain
LG, Mario

Oberseite fertig

Ja genau, das SW18 hatte ich unter anderem beim Miniray verwendet. Ist ein absolut tolles Produkt. Die REACH-Verordnung machts für uns Hobbyisten aber recht schwer, das SW18 zu bekommen...

LG, Mario

ich würd mal stark auf SW-18 von Huntsmann/RenGel tippen...

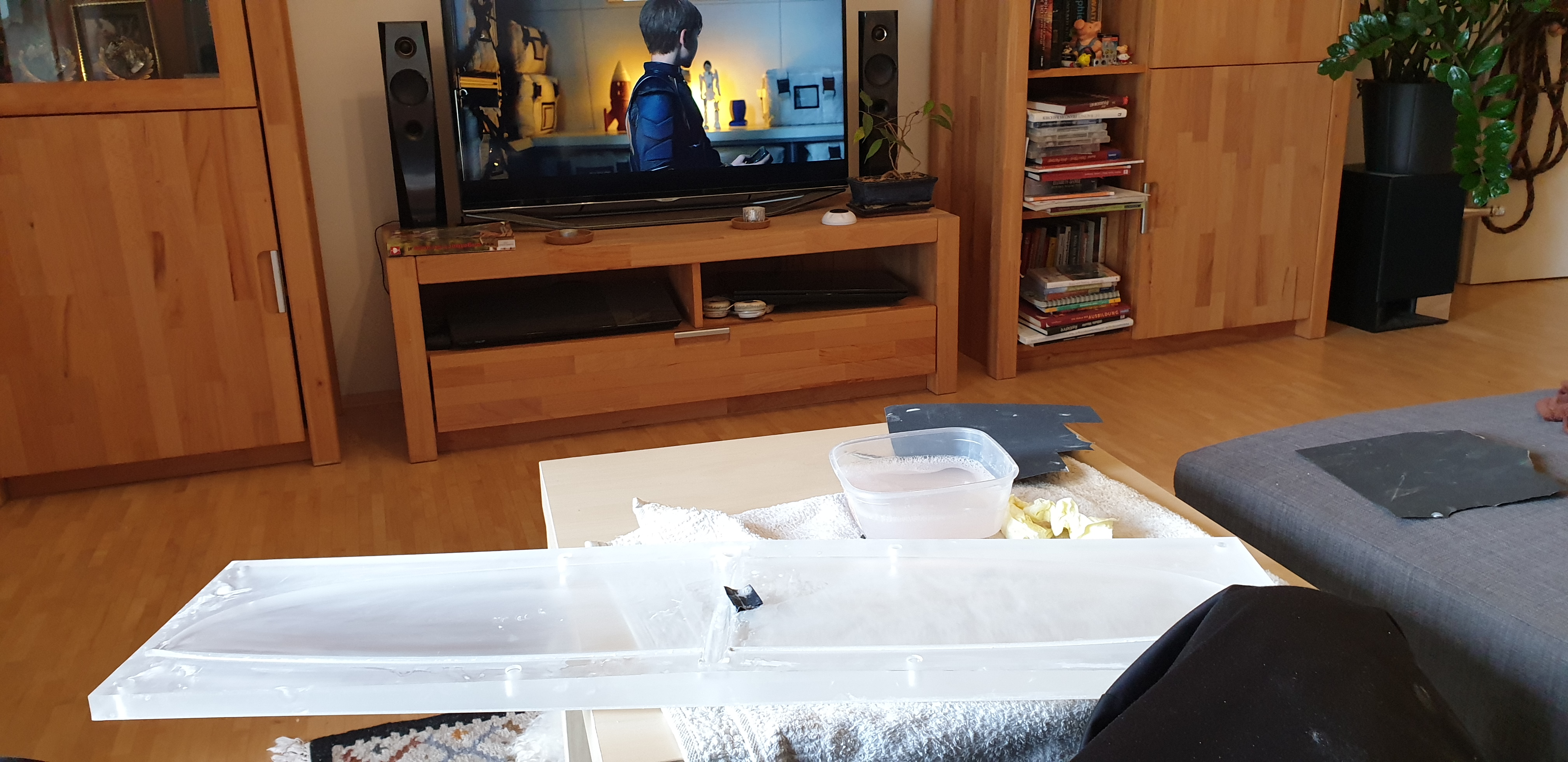

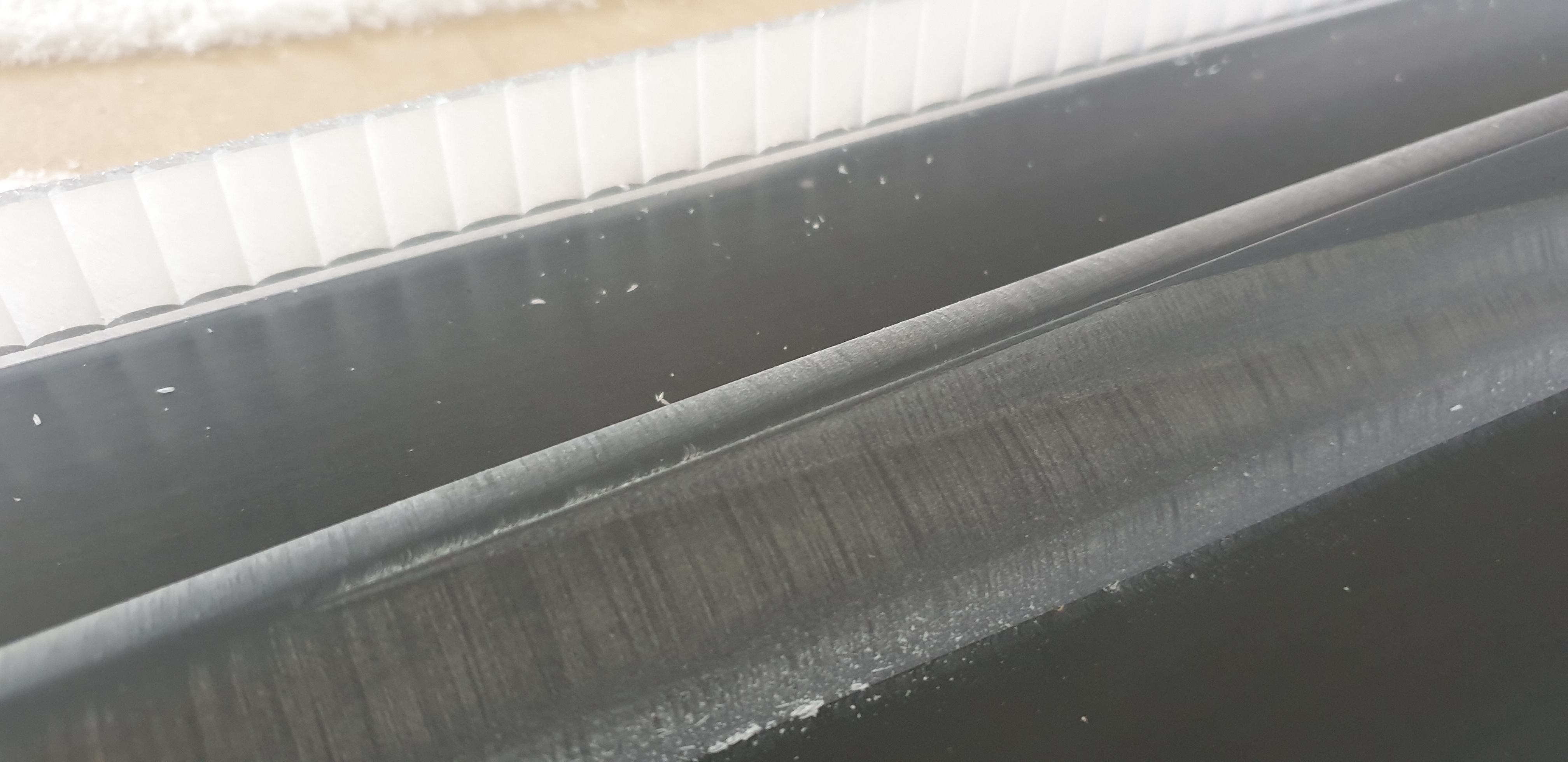

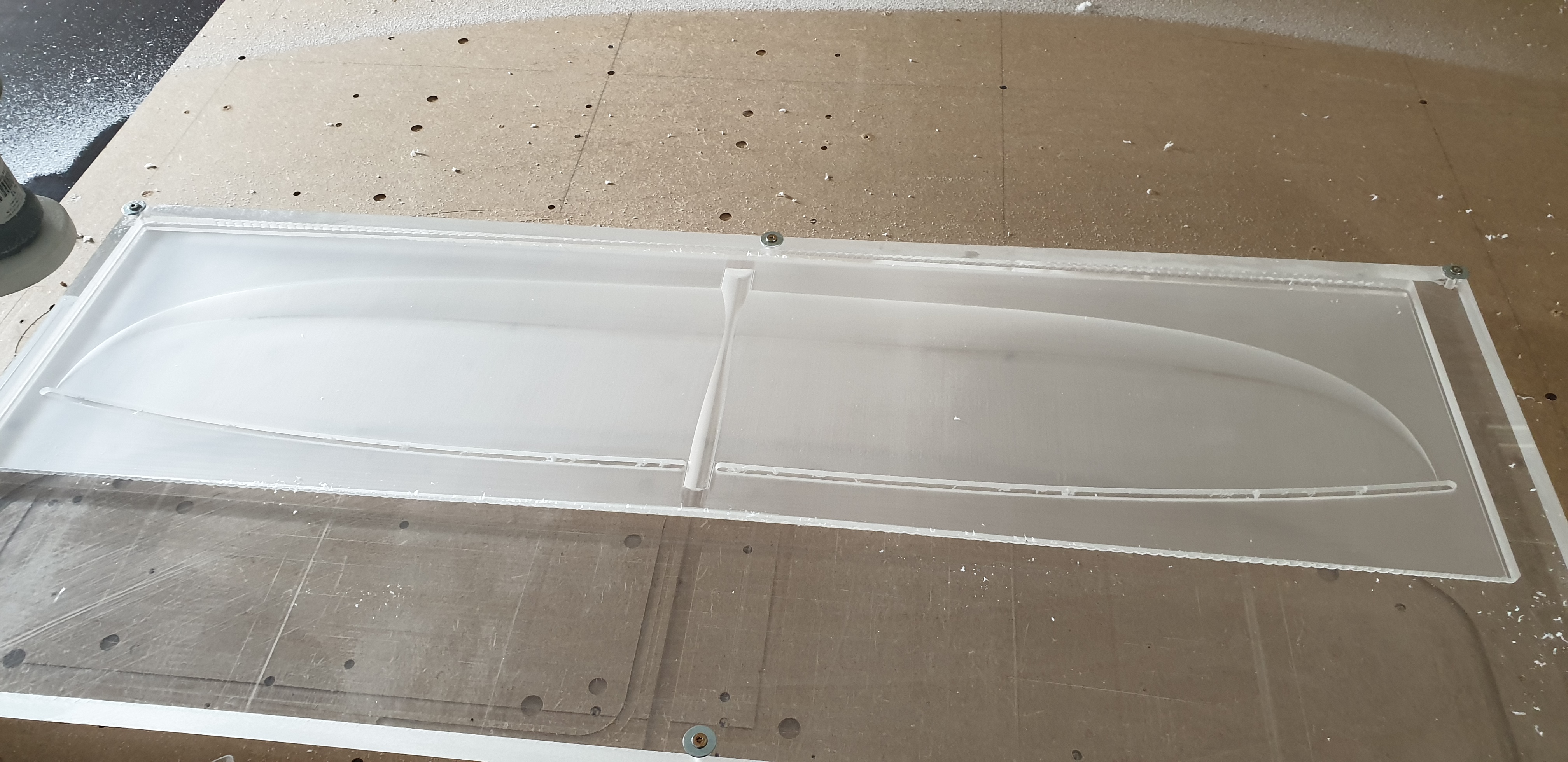

Mittlerweile konnte ich Negativformen aus einer 25mm dicken Plexiglas-GS Platte fräsen. 2020-01-30 10.21.21.jpg 2020-01-30 10.51.01.jpg 2020-01-31 08.36.54.jpg 2020-02-01 10.14.09.jpg 2020-02-01 10.14.03.jpg 2020-02-01 10.13.55.jpg Eines der vier Teile habe ich bereits bis Körnung 1500 geschliffen: ...

Geil! :thumbup: Es werden ein paar Einsätze verwendet um scharfe Kanten zu bekommen. Dadurch sollten die Übergänge vom Rumpf zu Fläche und Leitwerk mit geringen Spaltmaßen passen. Man wird sehen... Das hab ich bei meinem letzten Rumpfurmodell auch so gemacht. Funktioniert an sich sehr gut. Wenn die ...

Hallo Leute, Ich bin euch noch die Fotos vom fertigen Buchenholz Rumpf schuldig geblieben. Diese liefere ich hiermit nach: 2020-02-02 09.07.09.jpg 2020-02-02 09.07.25.jpg 2020-02-02 09.07.31.jpg 2020-02-02 09.07.36.jpg Ich habe beim Rumpf-Urmodell den Fehler gemacht und die Nuten/Passstifte erst zwe...

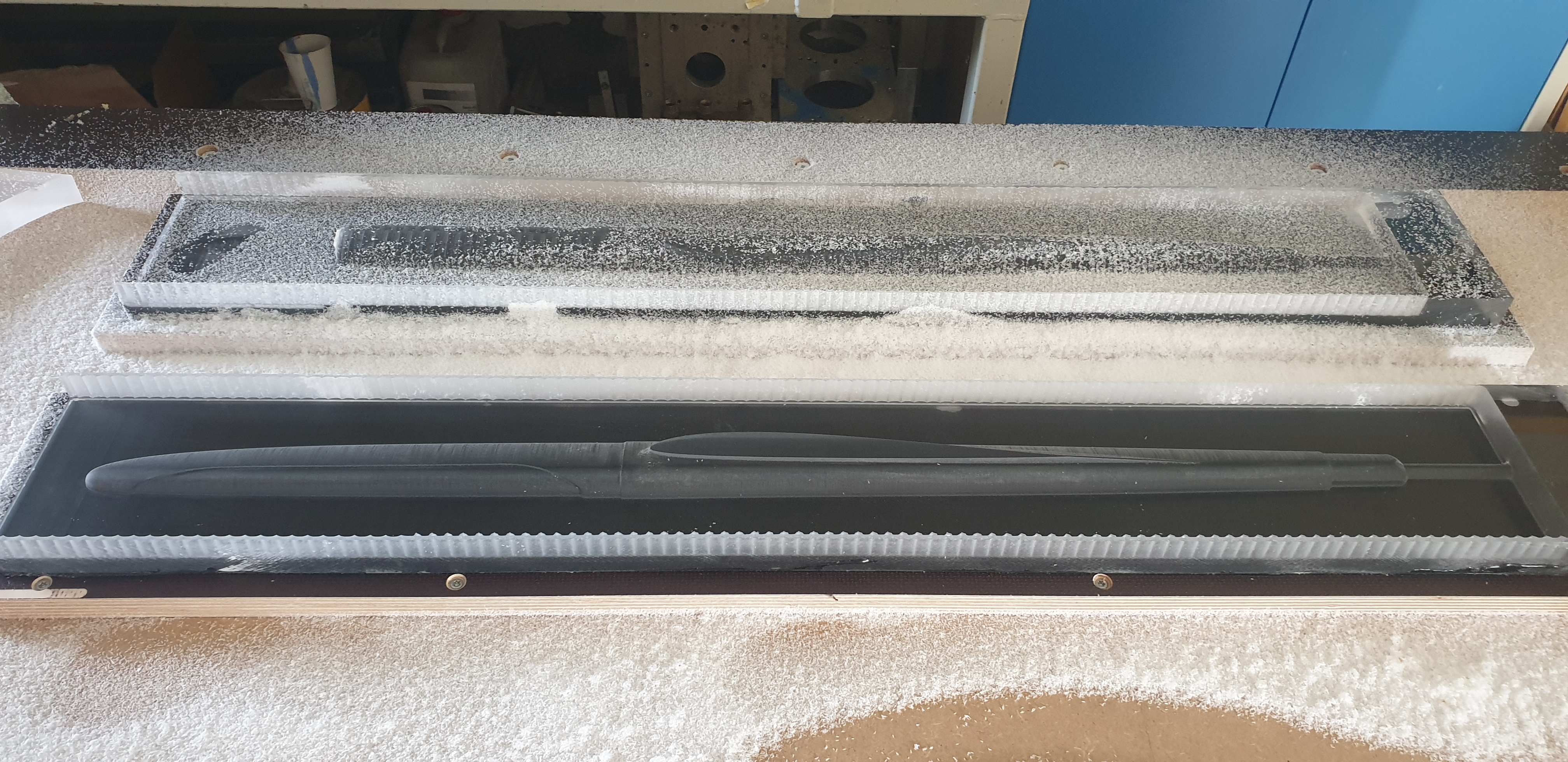

Servus, Ein paar Tage war leider Sendepause, aber gestern konnte die Fräse wieder laufen. Dabei ist der Rumpf herausgekommen. 20200112_125500.jpg 20200112_131605.jpg Geschruppt wurde wieder mit dem 8mm Holzschruppfräser bei Vorschub 3500mm/min, 80% Zustellung und 3mm Tiefe. Beim anschließenden Schli...

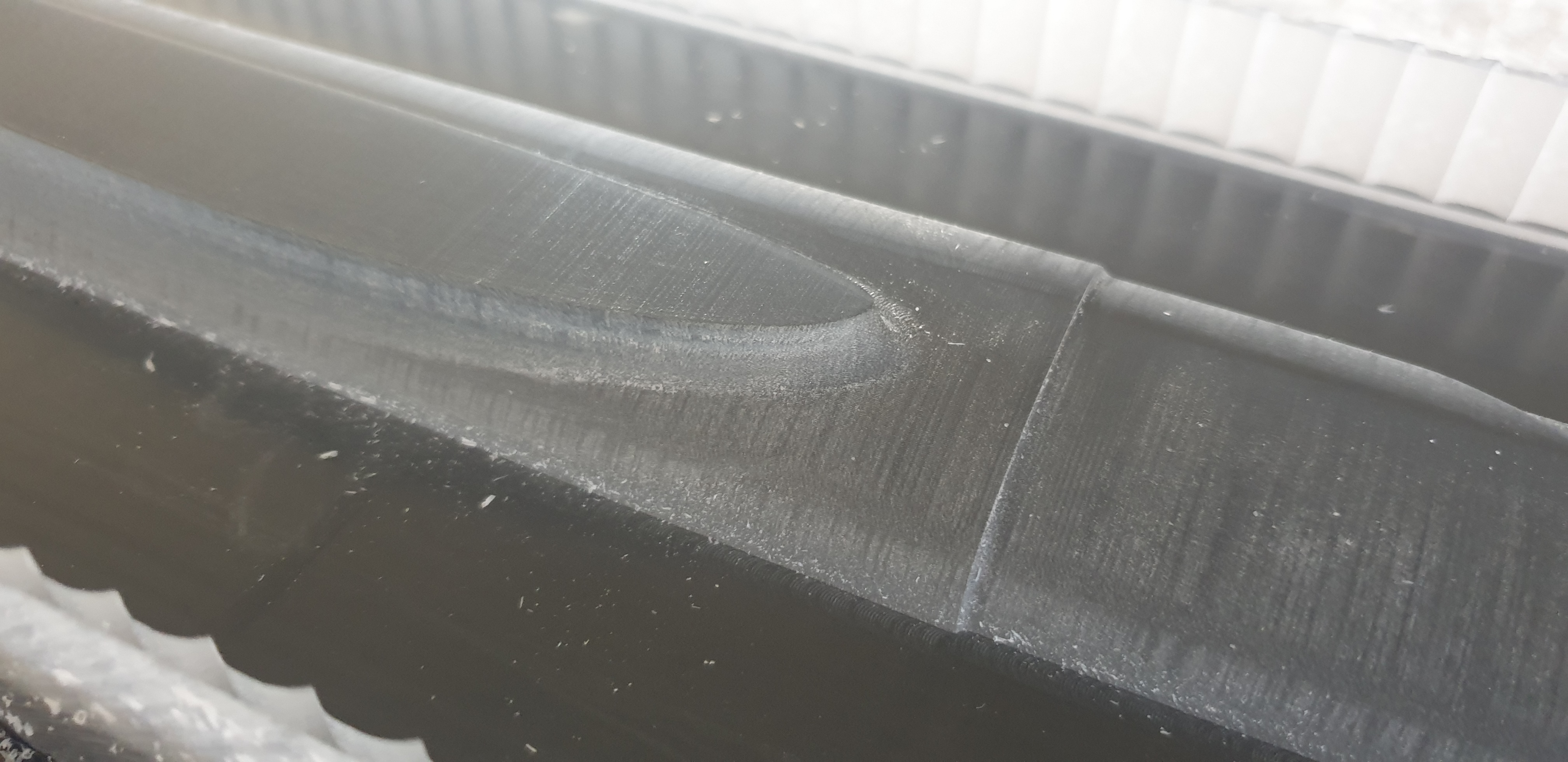

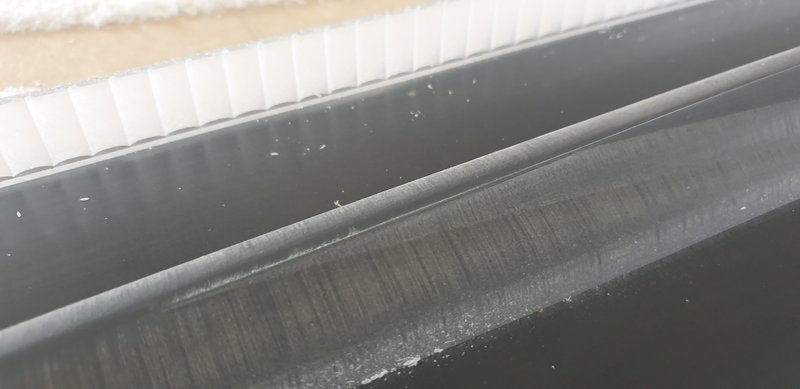

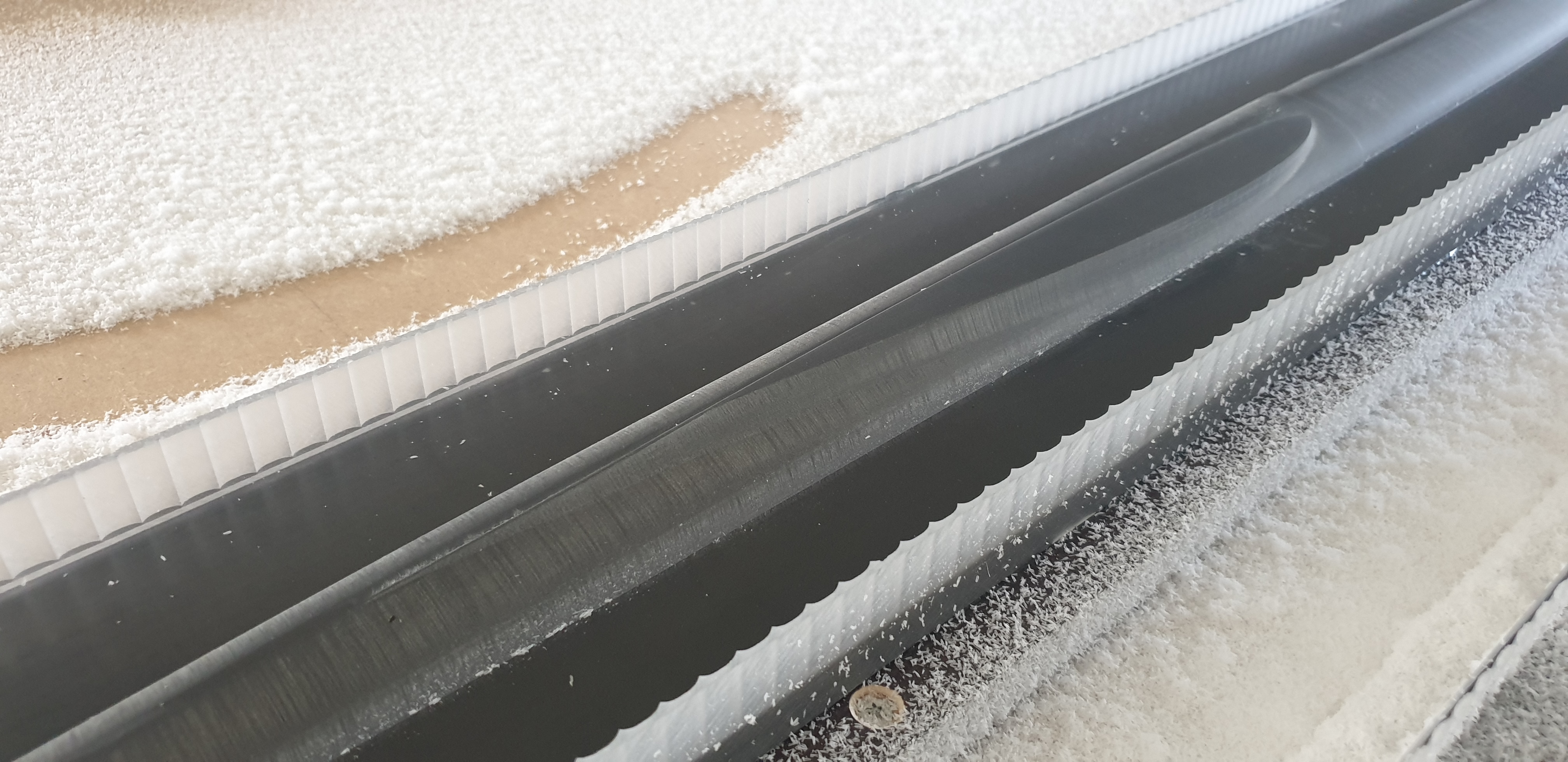

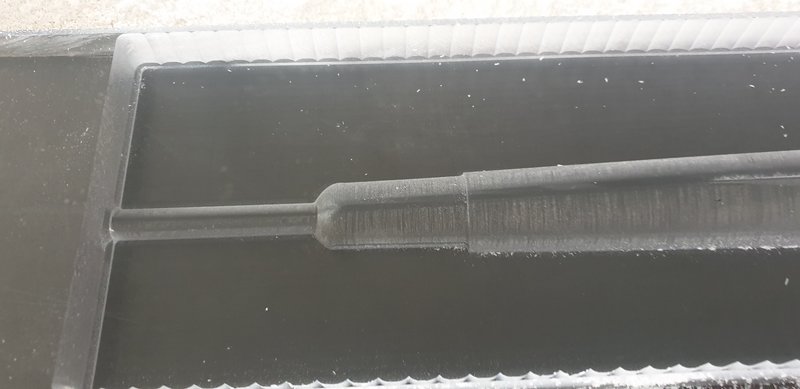

Wie weiter oben schon gepostet, hatte ich noch eine passende PlexiglasGS-Platte liegen und habe daraus die Steckhaube gefräst. Zustellung diesmal bei 0.12mm mit einem 6er Fräser. Das wird schon zeimlich gut, dauert aber auch entsprechend lange. Wurscht, denn während ich mich dem alten Putz auf der B...

Servus, Ich habe meine Platten bei "LIEBMARKT" in Graz gekauft und die waren überraschend gerade. Bei OBI fande ich die Platten schlechter, weil doch fast bei jeder ein sichtbarer Verzug war. Bis jetzt sind die Leitwerke offensichtlich gerade. Ich werde aber in ein paar Tagen mal ein Haarl...
